Зробити надійні та довговічні ворота можна самостійно, якщо використовувати перевірені матеріали та дотримуватися простої технології. Один із найкращих варіантів - каркас воріт на монорейці з Т-профілю, який легко зібрати своїми руками навіть без професійного обладнання. У цій статті ми розповімо, як виготовити такий каркас, які матеріали використовувати і на що звернути увагу під час монтажу.
Переваги воріт на монорейці
Ворота на монореці відрізняються високою міцністю, зручністю експлуатації та довговічністю. Їх часто використовують для приватних будинків, складів, виробничих приміщень та інших об'єктів, де важливо надійно перекрити отвір і забезпечити зручний проїзд.
Основні плюси конструкції:
➕ Компактність - полотно воріт не потребує додаткового місця під час відкривання;
➕ Міцність - завдяки жорсткому каркасу з металу;
➕ Надійність - система на монорейці витримує великі навантаження;
➕ Зручність в обслуговуванні - мінімум рухомих частин.
Що знадобиться для складання
1. Креслення каркаса для відкатних воріт на монорейці
Кожному покупцеві Ворота Лайф - доступне безкоштовне індивідуальне креслення відкатних воріт на монорейці! На основі отриманих габаритів з монтажної схеми ви легко і самостійно спроектуєте точні розміри каркаса з Т-профілю.
На прикладі ширини в'їзду 3 метри, швидко розрахуємо потрібні габаритні розміри для нашого каркасу. З отриманого вище від Ворота Лайф безкоштовного стандартного індивідуального креслення - довжина каркасу становить 3.26м, загальна висота каркасу з урахуванням встановлених опорних роликів - 2м. Від 2-х метрів за висотою віднімаємо приблизно 8 см - це висота опорного ролика з монтажним кронштейном, так ми отримуємо необхідні габаритні розміри для нашого каркасу: довжина 326.0 см, висота 192.0 см.

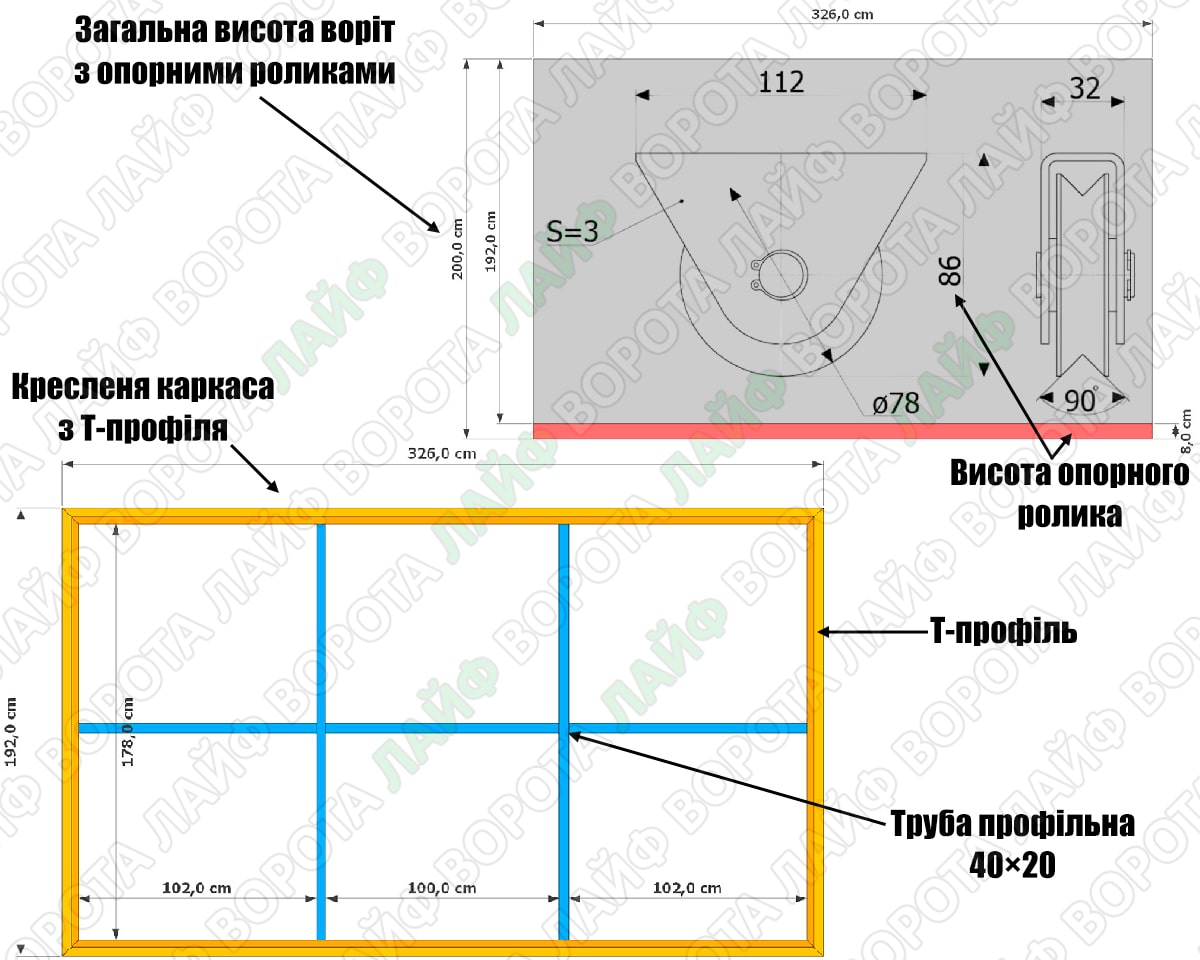

Нижче побудуємо креслення каркасу за зовнішніми габаритами воріт:
2. Основний каркас із Т-профілю
Зовнішня рама воріт виготовляється з Т-подібного сталевого профілю. Він забезпечує необхідну жорсткість і стійкість усієї конструкції, а також зручний для кріплення облицювального матеріалу.
3. Перемички з профільної труби 40×20 мм
Усередині рами встановлюються горизонтальні та вертикальні перемички з профільної труби перетином 40×20 мм. Вони служать для посилення конструкції і створення каркасу під обшивку.
Виготовлення каркасу своїми руками
Нижче ми розглянемо як можна виготовити каркас для воріт самостійно в домашніх умовах:
1. Підготовка рівної поверхні для складання каркасу

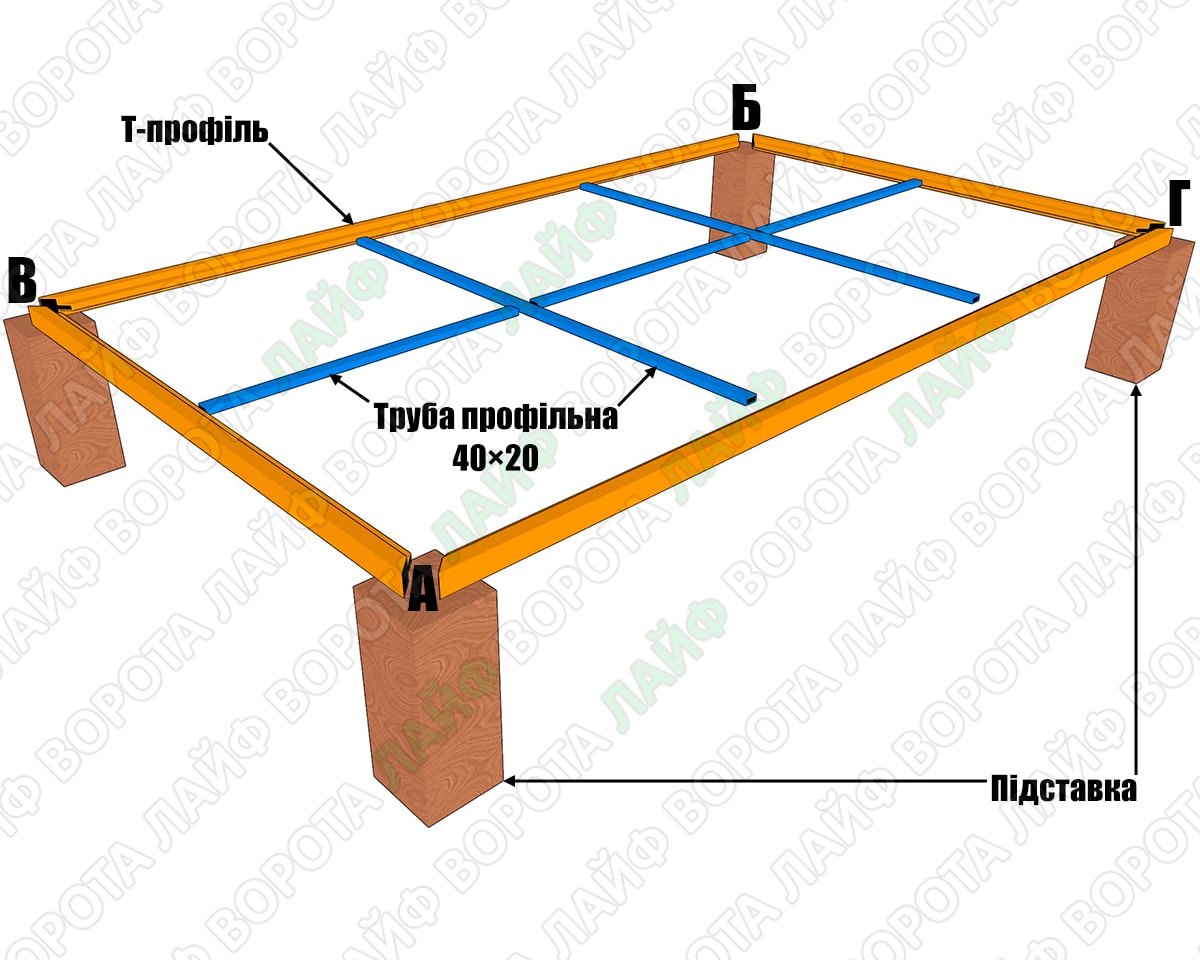

Як варіант каркасу можна зварити розташувавши його горизонтально на саморобних підставках. Для цього по кутах нашої конструкції встановіть в ідеальному рівні по горизонталі саморобні підставки, в нашому прикладі в якості підставок ми будемо використовувати дерев'яний брус.

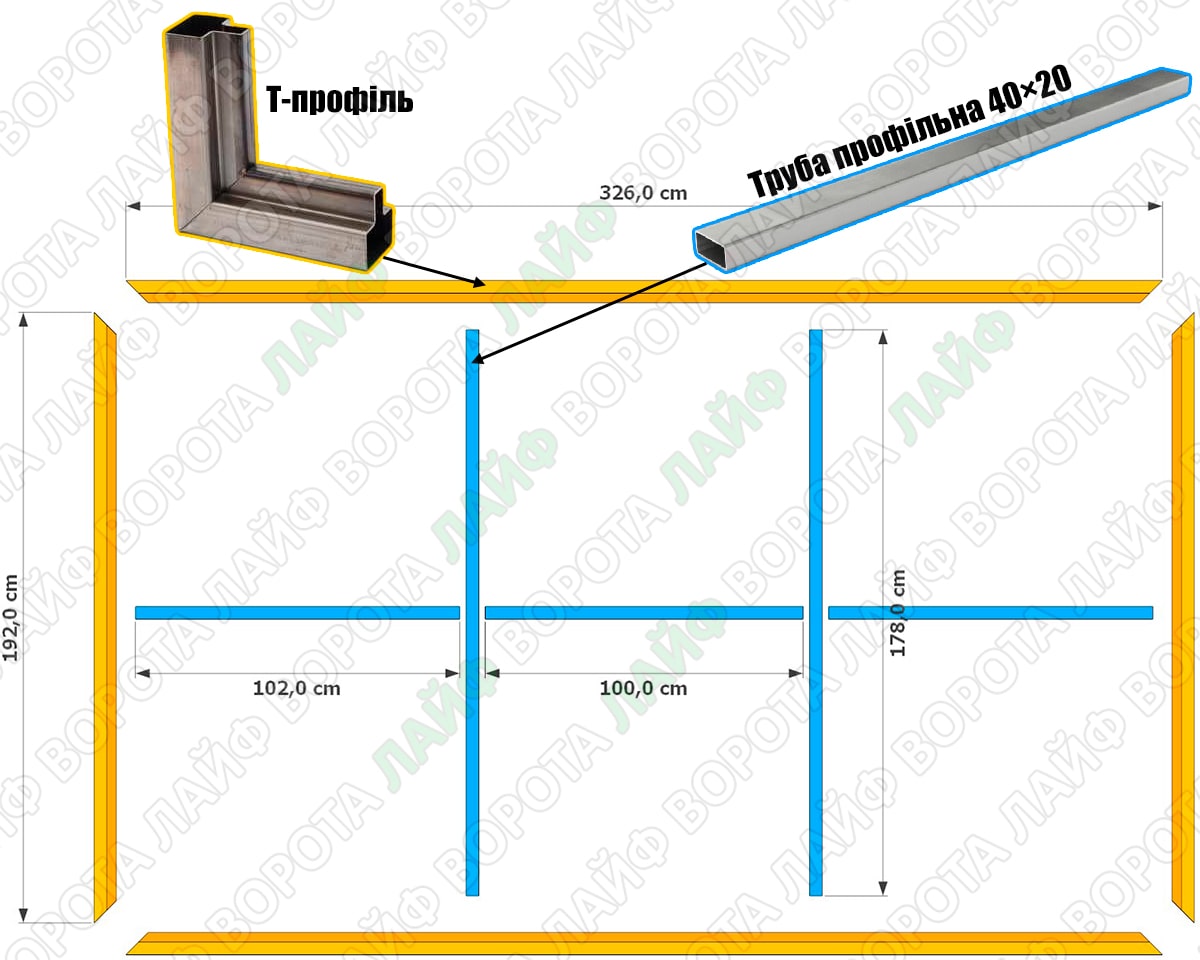

2. Послідовність складання каркасу
• Складання зовнішньої рамки - розташуйте на підставках ідеально рівно по діагоналях (А-Б; В-Г) заздалегідь підготовлені відрізки Т-профілю, зробіть невеликі - точкові прихватки зварюванням на всіх 4-х кутах. Для перевірки геометрії каркаса заміряйте відстань по зовнішніх кутах між точками А - Б і окремо В - Г, розміри 2-х діагоналей А-Б і В-Г мають бути однаковими.
• Зберіть внутрішню частину каркасу (перемички) із заздалегідь підготовлених відрізків труби профільної 40×20. Зробіть невеликі - точкові прихватки зварюванням по всіх точках з'єднання. Для контролю перевірте розміри по діагоналях (А-Б; В-Г). Якщо все рівно, надійно обваріть усі місця з'єднань у конструкції каркасу, переверніть конструкцію на протилежний бік для виконання зварювальних робіт.

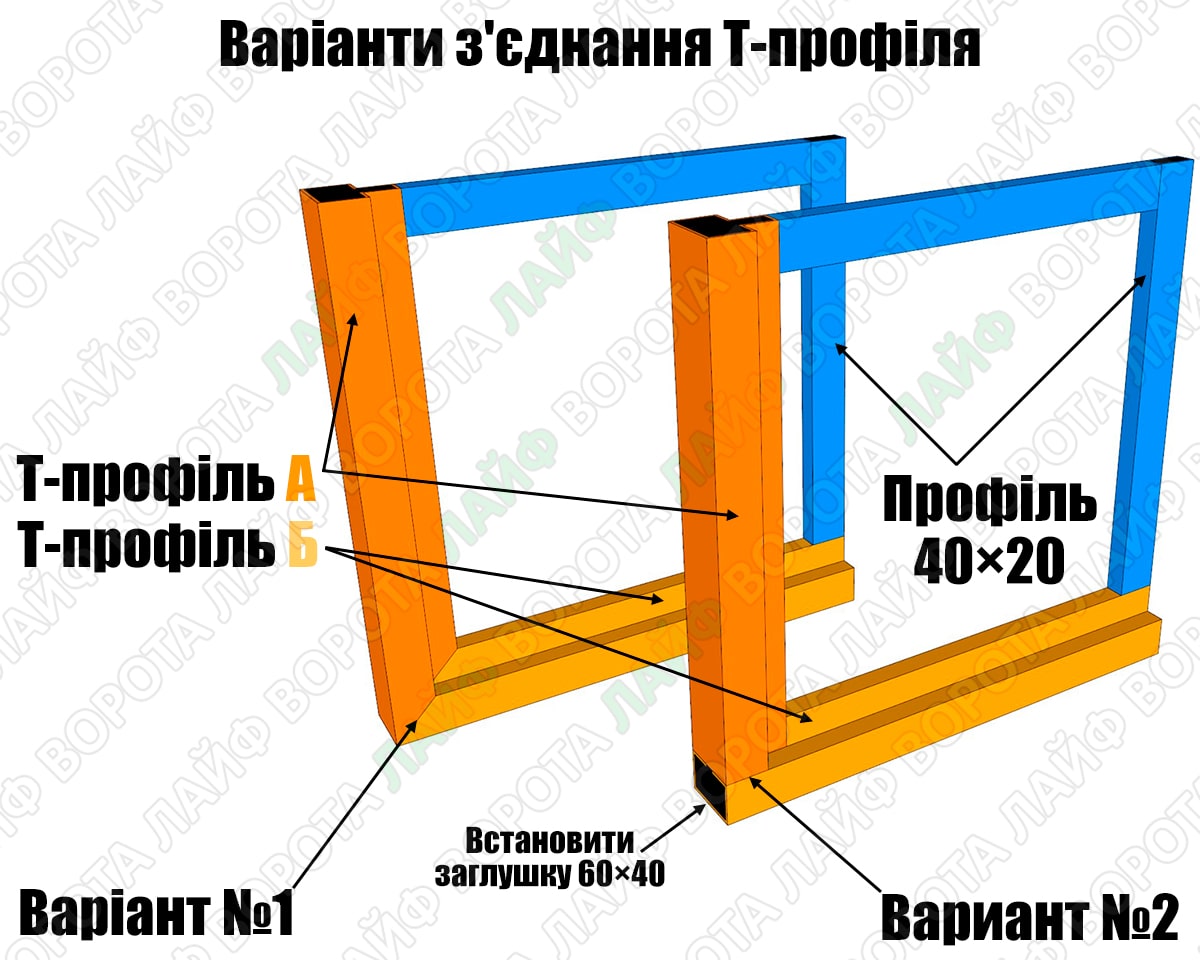

Варианты соединения углов Т-профиля
Пропонуємо два варіанти з'єднання кутів каркасу з Т-пофілю:
• Варіант №1 - торці профілів А і Б потрібно розрізати під кутом 45 градусів і зварити в точках з'єднання профілів А і Б;
• Варіант №2 - по краях профілю Б відрізати невелику частину верхнього малого профілю, встановити профіль А в профіль Б і зварити в точках з'єднання профілів А і Б.
Зверніть увагу! Варіант №2 простіший у збірці та менше займає часу, конструкція виходить акуратнішою, адже в торці профілю Б встановлюють пластикові заглушки, що загалом надає каркасу воріт більш фабричного вигляду. Додатково потрібно тільки докупити 4 пластикових заглушки під розмір нижньої частини Т-профілю (60×40).
Обшивка каркасу
Після виконання всіх зварювальних робіт, нанесіть ґрунт і емаль на зібрану конструкцію, після чого можна приступити до обшивки вашого каркасу для воріт. Обшивку можна встановити на одну або дві сторони, в якості обшивки ви можете використовувати будь-який цікавий для вас матеріал:
• Профнастил;
• Дерев'яна вагонка;
• Полікарбонат;
• Металевий лист;
• ДПК (дерево-полімерний композит) та ін.
Вибір залежить від бюджету, зовнішнього вигляду і необхідної міцності.

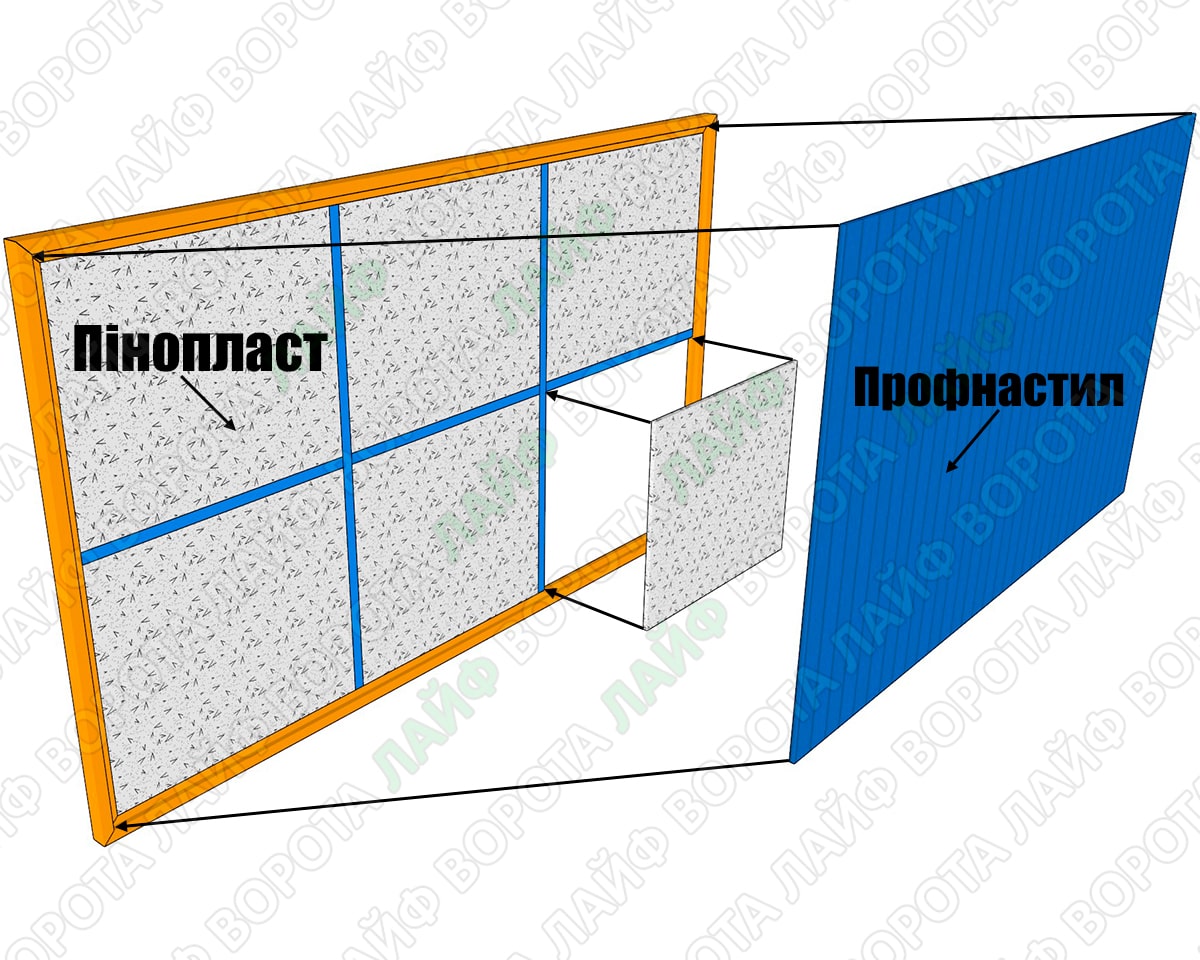

Для прикладу розглянемо обшивку каркасу з двох сторін профнастилом:
1. Для максимального шумопоглинання каркасу воріт під час руху, рекомендується встановити в обрешотку листи пінопласту завтовшки 2 см (тільки за умови обшивки з двох сторін).
2. Закріпити профнастил як декоративну обшивку каркасу відкатних воріт.

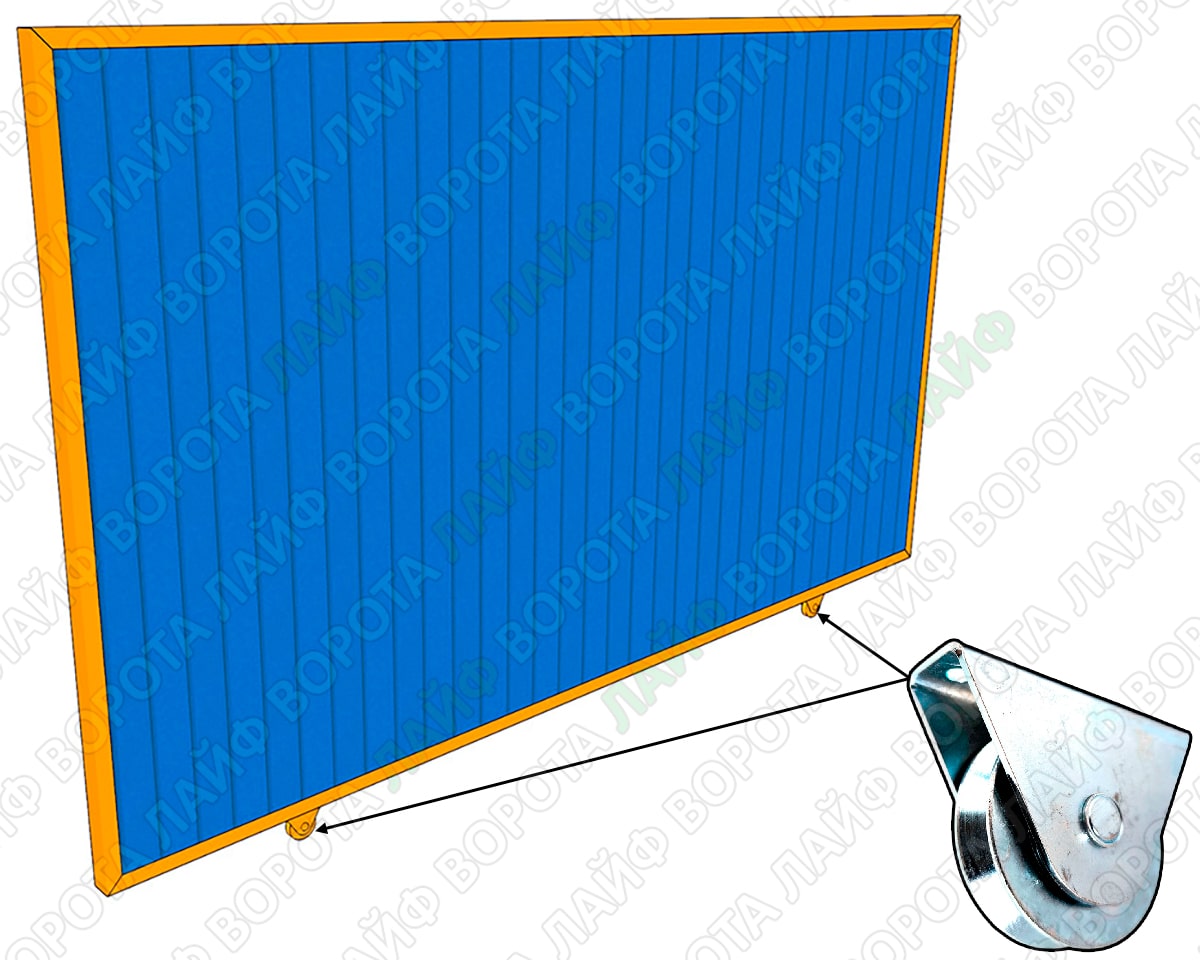

Установка опорних роликів
Залишилося найпростіше але дуже важливе - встановити якісні опорні ролики в нижній частині каркасу воріт. Більше інформації ви знайдете в статті: Варіанти кріплення нижніх опорних роликів
- Висновок -
Зробити каркас воріт на монорейці з Т-профілю своїми руками - завдання цілком здійсненне. Така конструкція буде надійною, зручною і довговічною. Поєднання Т-профілю і труби 40×20 мм забезпечує відмінну міцність і оптимальну вагу, а можливість вибрати будь-який матеріал обшивки дає повну свободу в дизайні.
Якщо ви шукаєте бюджетне, але якісне рішення - спробуйте зібрати такі ворота самостійно. Це чудовий спосіб заощадити й отримати конструкцію, що ідеально підходить саме для ваших умов.
Актуальні ціни на Т-профіль ви можете знайти в категорії: Фурнітура для відкатних воріт на монорейці (по куточку, трубі)
