Ворота играют важную роль в обеспечении безопасности и удобства на вашем участке, будь то дача, частный дом или предприятие. Телескопические откатные ворота на монорельсе по уголку — это современное и экономичное решение, которое гарантирует долговечность и комфорт в эксплуатации. Сегодня мы расскажем о преимуществах телескопических откатных ворот на монорельсе, а также объясним их конструкцию и особенности.
Что такое телескопические откатные ворота?
Телескопические откатные ворота — это система, состоящая из двух или более секций, которые могут задвигаться друг за друга, позволяя сэкономить пространство, необходимое для их установки и эксплуатации. Они идеально подходят для ограниченных территорий, где стандартные откатные ворота могут быть неудобны из-за большого объёма движения створок.
Откатные ворота на монорельсе — это разновидность телескопических ворот, в которых каждая из секций на специальных опорных роликах движется по отдельной нижней направляющей. В нашем случае в качестве направляющей используется дельта профиль (уголок), что делает решение не только функциональным, но и доступным с точки зрения бюджета, так как фабричный монорельс можно заменить на обычный стальной уголок (мин. 20×20 мм).

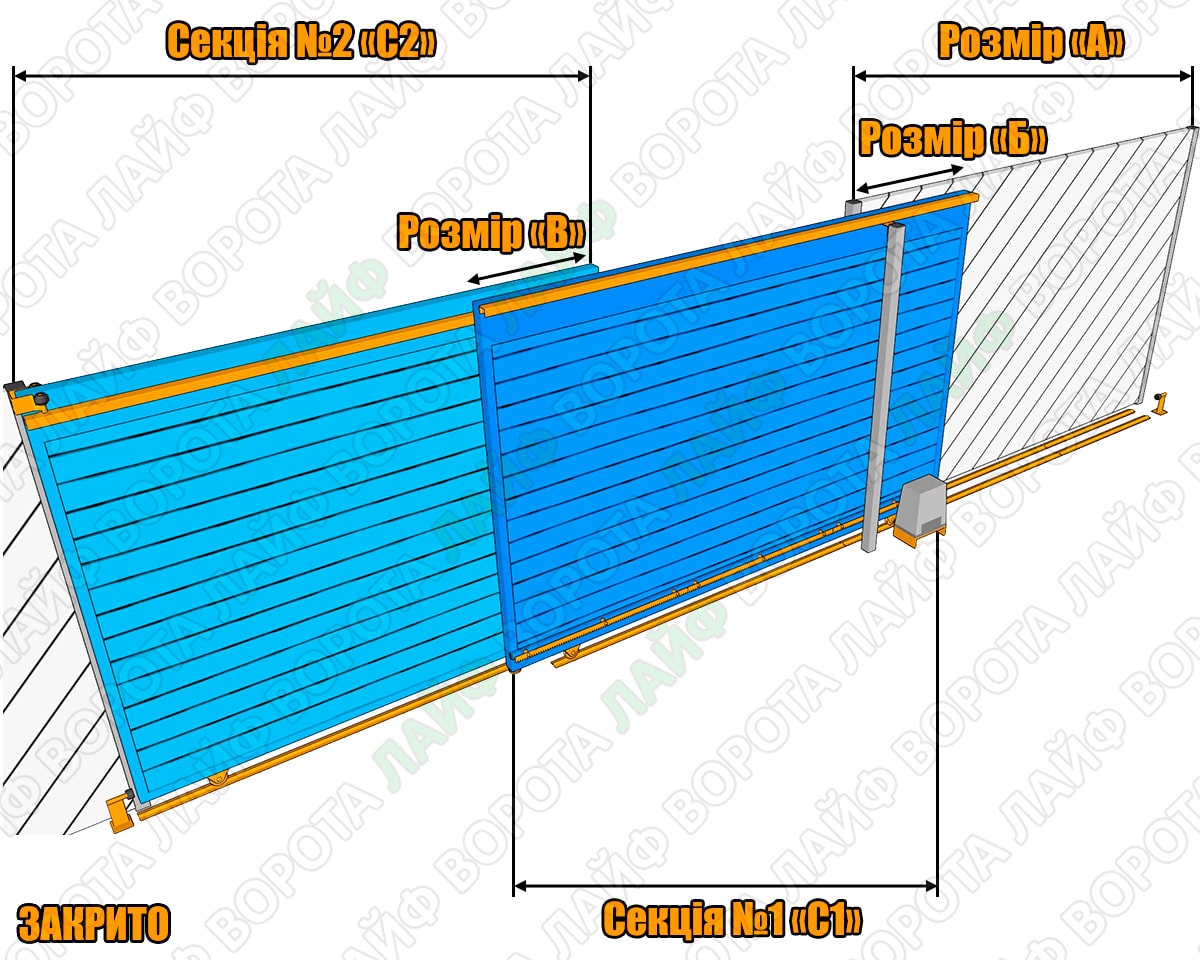

Размеры которые необходимо учитывать при проектировании ворот телескоп
Основой для расчёта служат:
• Ширина въезда - Размер «Г» + вход ворот в верхний уловитель (6 см)
• Место для отката - Размер «А»
Длина секции №1 «С1» - зависит от минимального размера «А»
Длина секции №2 «С2» - это 80% от секции №1 «С1»
Размер «Б» - это место для установки «Направляющий ролик 45 mm с кронштейном (№4)» минимальный размер «Б» = 6 см, но для установки электропривода рекомендуется минимальный размер «Б» = 50 см
Размер «В» - это размер насколько секции заходят друг за друга в закрытом положении, в размере «В» устанавливаются два направляющих ролика 45 mm с кронштейном (№4), минимальный размер «В» = 6 + 6 = 12 см. Чем больше расстояние между роликами тем лучше!
Телескопические откатные ворота на монорельсе состоят из двух секций:
Секция №1 — основная секция, размер которой соответствует месту для отката ворот. Эта секция будет двигаться вдоль нижней направляющей и обеспечивает основную работу ворот. При необходимости на данную секцию можно установить электропривод, что позволяет с механических ворот сделать автоматические откатные телескопические ворота.
В нашем примере ширина въезда = 4 метра, место для отката секций = 3 метра, длина секции №1 = 3 метра
Ниже на схеме показано из каких комплектующих состоит Секция №1:
Схема секции №1
№1 - Направляющий профиль УГОЛОК; №2 - Ролик под УГОЛОК + кронштейн наружный; №3 - Боковой стопор; №4 - Направляющий ролик 45 mm с кронштейном - 3 ШТ; №5 - Направляющий профиль 45 mm; №6 - Ролик для троса с кронштейном.
Секция №2 — дополнительная секция, размер которой составляет примерно 80% от размера секции №1. Это означает, что секция №2 будет значительно меньше по размеру, но при этом сохраняет свою функциональность, позволяя воротам двигаться в телескопическом режиме, без необходимости создания большого пространства для отката.
Для определения длины секции №2 воспользуемся простой формулой:
Секция №2 = Секция №1 × 0.8
В нашем примере длина секции №2:
3 × 0.8 = 2,4 м
Ниже на схеме показы из каких комплектующих состоит Секция №2:
Схема секции №2
№1 - Направляющий профиль УГОЛОК; №2 - Ролик под УГОЛОК + кронштейн наружный; №3 - Боковой стопор; №5 - Направляющий профіль 45 mm; №7 - Зацеп для троса с кронштейном; №8 - 142345. Уловитель с роликами и регулировкой.
Каждая из секций перемещается по отдельной нижней направляющей, которая представляет собой Дельта профиль — уголок (под ролик с V-канавкой), обеспечивающий стабильность и плавность движения. Использование уголка для нижней направляющей является не только удобным, но и экономичным решением, которое позволяет сократить расходы на материалы, если заменить монорельс на обычный стальной уголок.
Для определения длины нижней направляющей для Секции №1, воспользуемся простой формулой:
Длина направляющей №1 = (Секция №1 - 0.5) × 2
В нашем примере длины направляющей для Секции №1:
(3 - 0.5) = 2,5 × 2 = 5 м
Для определения длины нижней направляющей для Секции №2, воспользуемся простой формулой:
Длина направляющей №2 = Секция №1 × 1.4
В нашем примере длины направляющей для Секции №2:
5 × 1.4 = 7 м
Верхняя направляющая в паре с направляющими роликами необходимы для удержания секций ровно в вертикальном положении. На каждую из секций устанавливается верхняя направляющая, длина направляющей соответствует длине секции.
Для «Секции №1» верхний направляющий ролик крепится на несущем столбе и входит в зацепление с верхней направляющей секции №1.
Для «Секции №2» верхние направляющие ролики крепятся на секции №1 и входят в зацепление с верхней направляющей секции №2.
Для получения эффекта - «телескоп» когда при движении секции №1 начинает автоматически двигаются секция №2, для этого внизу по краям секции №1 нужно установить два специальных ролика для стального троса. А на секции №2 нужно установить специальный зацеп, через который нужно пропустить стальной трос который закреплён на секции №1.
Стальной трос можно закрепить в самом низу несущего столба (точка А), для корректной работы телескопических ворот стальной трос нужно протянуть через точки как это показано на схеме ниже:
«А» - «Б» - «В» - «Г» - «А»
Преимущества телескопических откатных ворот на монорельсе
Экономичность: Одним из главных достоинств таких ворот является доступность. Использование стального уголка или Дельта профиля в качестве нижней направляющей позволяет существенно снизить затраты на материал. Это решение идеально подходит для тех, кто хочет получить качественные ворота без лишних затрат.
Компактность и удобство: Телескопическая конструкция ворот позволяет существенно экономить пространство. Когда ворота открыты, их створки «уходят» друг за друга, что исключает необходимость в большом участке для отката. Это особенно важно для ограниченных по площади территорий, где нужно учесть каждый сантиметр пространства.
Надежность и долговечность: Секции, движущиеся по отдельным направляющим, минимизируют нагрузку на конструкцию, что увеличивает срок службы ворот. Кроме того, уголок (Дельта профиль) обладает высокой прочностью, что гарантирует долгую эксплуатацию системы.
Легкость в обслуживании: Простота конструкции делает ворота легкими в обслуживании и ремонте. При необходимости замены или регулировки направляющих и других комплектующих, это можно сделать без сложных процедур, что также экономит ваши ресурсы.
Универсальность: Телескопические откатные ворота подходят для установки на различных типах участков — от частных домов до промышленных объектов. Благодаря компактности и простоте конструкции, они могут использоваться в любых условиях, не требуя специфического обслуживания.
Почему нужно выбрать откатные ворота на монорельсе по уголку?
Если для вас важны не только технические характеристики, но и доступная цена, телескопические откатные ворота на монорельсе по уголку — это оптимальное решение. Их простота в установке, экономичность и надёжность делают такие ворота популярными на рынке.
Это идеальный выбор для владельцев участков, где нужно учесть каждый метр, а также для тех, кто ценит долговечность и практичность.
Можно ли сделать телескопические ворота своими руками?
Чтобы не переплачивать за готовые ворота под ключ, вы можете сделать телескопические ворота своими руками, для этого достаточно изготовить две секции с любых удобных для вас материалов (для покупателей интернет-магазина Ворота Лайф, мы предоставим размеры секций по ширине), далее как показано в этой статье устанавите на секции и столбы все необходимые комплектующие, закрепите нижний направляющий профиль (монорельс), сделайте монтаж секций и ваши телескопические откатные ворота на монорельсе (по уголку) готовы, как видно здесь нечего сложного нет!
- Заключение -
Телескопические откатные ворота на монорельсе по уголку — это доступное и высокоэффективное решение для вашего участка. Простота конструкции, экономия на материалах, долговечность и удобство в эксплуатации — все это делает такие ворота отличным выбором для тех, кто ценит качество и функциональность. Установив такие ворота, вы получите надежную и эффективную систему для обеспечения безопасности вашего имущества, с минимальными затратами на обслуживание.
Не откладывайте на потом — установите телескопические откатные ворота на монорельсе и наслаждайтесь комфортом и удобством, которые они предоставляют!
Ассортимент готовых комплектов фурнитуры вы можете посмотреть в категории интернет-магазина Ворота Лайф: Фурнитура для телескопических откатных ворот
