Відкатні ворота консольного типу - популярне рішення для приватних будинків, промислових об'єктів і складських територій. Вони зручні в експлуатації, відносно довговічні з високою ремонтопридатністю. Один із ключових елементів у їхній конструкції - ролики, або як їх ще називають, роликові каретки. Саме вони забезпечують плавний і надійний рух воріт по напрямній балці.
Згодом навіть найякісніші ролики можуть зношуватися, особливо за активної експлуатації та несприятливих погодних умов, опорний підшипник просто розсипається. Нижче ми розберемо, як правильно підібрати ролики щодо несучої балки для їхньої заміни, а також ви дізнаєтеся, як легко і швидко виконати ремонт роликової каретки своїми руками.
Що таке роликова каретка і навіщо вона потрібна?
Роликова каретка - це металева основа зі встановленими роликами, яка кріпиться до бетонної (або на палях) основи воріт і дає змогу їм вільно рухатися вздовж консольної балки. У конструкції відкатних воріт, як правило, використовується дві такі каретки, що розподіляють навантаження від ваги стулки.
Ролики можуть бути:
• пластиковими з поліуретановим покриттям
• сталевими - найпоширеніший і найдовговічніший варіант
Як підібрати ролики для відкатних воріт?
Під час вибору роликової каретки варто враховувати всього 4 параметри:
1. Зовнішній розмір балки по вертикалі і горизонталі
Додатково можна заміряти товщину стінки балки (профілю)
• Ш - ширина балки
• В - висота балки
• Т - товщина металу
2. Ширина роликової каретки по роликах
• Шр - ширина по роликах
Висоту каретки, діаметр роликів та інші параметри можна не заміряти вони не відіграють ніякої ролі, при виконанні підбору і ремонту старої роликової каретки!
Як відремонтувати ролики?
Якщо ролики почали видавати сторонні звуки, заклинюють або люфтять - найімовірніше, їх потрібно замінити. Найчастіше ремонт роликової каретки полягає не в ремонті окремих роликів, а в заміні всієї каретки в зборі або тільки вертикальної основи з роликами.
Що робиться під час ремонту:
Підбираємо (за 4 розмірами) і купуємо в інтернет-магазині Ворота Лайф нову роликову каретку в зборі або тільки стійку з роликами*.
*не всі виробники готові продати окремо вертикальну стійку з роликами!
Розглянемо два дуже простих варіанти ремонту:
⇓Варіант №1⇓
1. Демонтуємо стару каретку в зборі, встановлюємо нову каретку в зборі;
1.1. Якщо нова стійка з роликами точно така сама як на старій роликовій каретці, міняємо тільки вертикальну стійку з роликами. Використовуючи старий або новий палець, закріплюємо нову стійку з роликами на старій основі.
⇓Варіант №2⇓

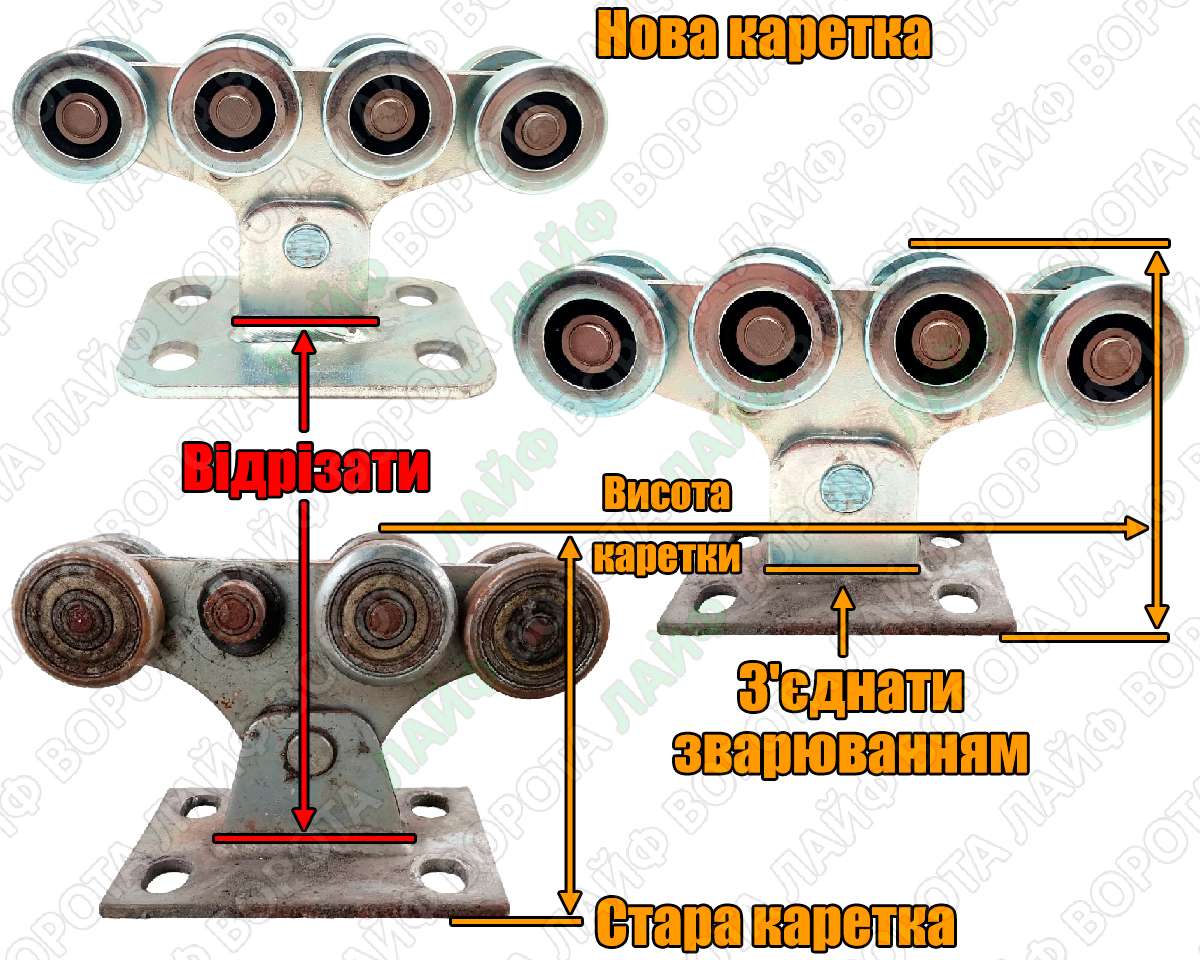

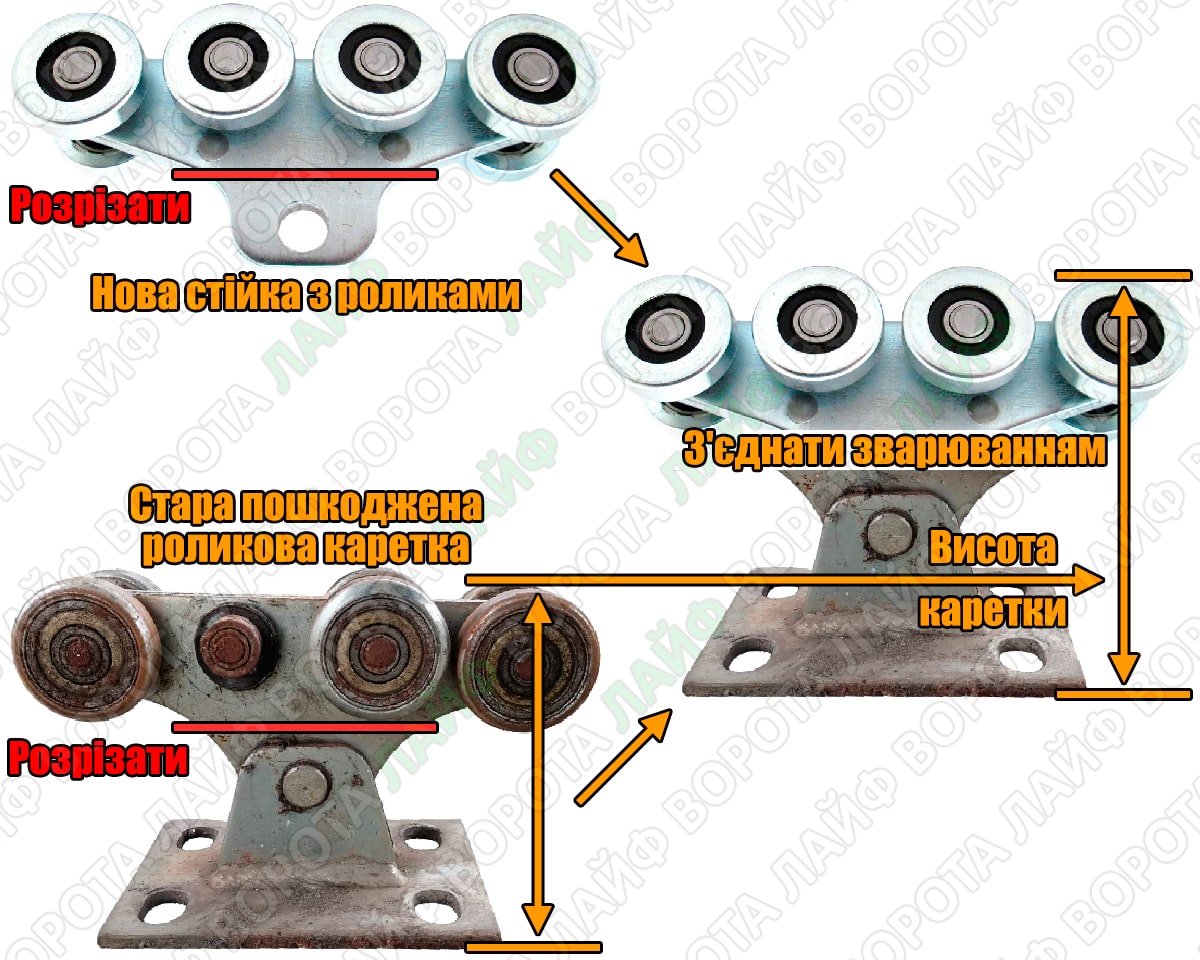

2. На старій вертикальній стійці, відразу ж під роликами, розрізаємо стійку на дві частини по горизонталі, таку саму дію виконуємо з новою роликовою кареткою, дотримуючись старих розмірів за висотою старої каретки.
2.1. Приварюємо частину нової основи з роликами до частини старої основи. Надійно закрийте ролики перед початком зварювальних робіт. Під час виконання зварювальних робіт не перегрівайте метал, щоб не допустити нагрівання підшипника на нових роликах.
2.2 Використовуючи старий палець закріплюємо нову стійку з роликами на старій основі
Варіант ремонту №2 - набагато все спрощує, економить час і пошуки потрібної каретки. В результаті ви будете на 100% впевнені що всі старі розміри будуть дотримані!
⇓Варіант №2.1⇓
Поради щодо догляду за роликами
Регулярно очищайте ролики від бруду, піску і т.д.,
Змащуйте підшипники 1-2 рази на рік, самі ролики і балку всередині змащувати не допускається, так як там буде накопичуватися бруд!
При сильному морозі не застосовуйте силу для відкривання воріт - це може пошкодити ролики.
Переконайтеся, що напрямна балка не деформована і не заважає руху.
Як зробити так, щоб ворота більше не ламалися?
Якщо на ваших воротах уже один раз старі роликові каретки розсипалися, тоді під час заміни на нові ролики є дуже велика ймовірність поломки нових роликів, це тільки питання часу. Можливо, ваші ворота дуже важкі або під час їх виготовлення не дотримано важливих параметрів у розрахунках!
На відео нижче ми показали «мінус у конструкції» відкатних воріт консольного типу, чому розсипається опорний підшипник на каретках:
Відео:
Є один надійний спосіб унеможливити вихід з ладу роликових кареток - це замість стандартних 2-х кареток, встановити 4 роликові каретки, по дві з кожного краю на фундаменті воріт, так ви значно посилите і продовжите термін експлуатації ваших воріт.
4 каретки на одні ворота
Стандартний варіант
- Висновок -
Правильно підібрані та встановлені ролики - запорука тривалої та безпроблемної роботи відкатних воріт. Якщо ролики зносилися, не варто намагатися лагодити їх по частинах - простіше і надійніше замінити вертикальну стійку з роликами цілком, приваривши її до наявної конструкції або замінивши на нову аналогічну. Такий підхід продовжить термін служби воріт і позбавить вас зайвого клопоту.
