Фурнітура для відкатних воріт на монорейці (по кутнику, трубі)

Хочете зробити недорогу, але якісну огорожу для в'їзду у вашому дворі, як варіант можна встановити відкатні ворота на монорейці, їх ще називають ворота по куточку або трубі.

Цей вид огородження дуже простий у виготовленні своїми руками.

відкатні ворота на монорейці

В інтернет-магазині Ворота Лайф Україна є вся необхідна фурнітура та комплектуючі у великому асортименті за низькою ціною, а також у нас ви знайдете безкоштовні інструкції та креслення.

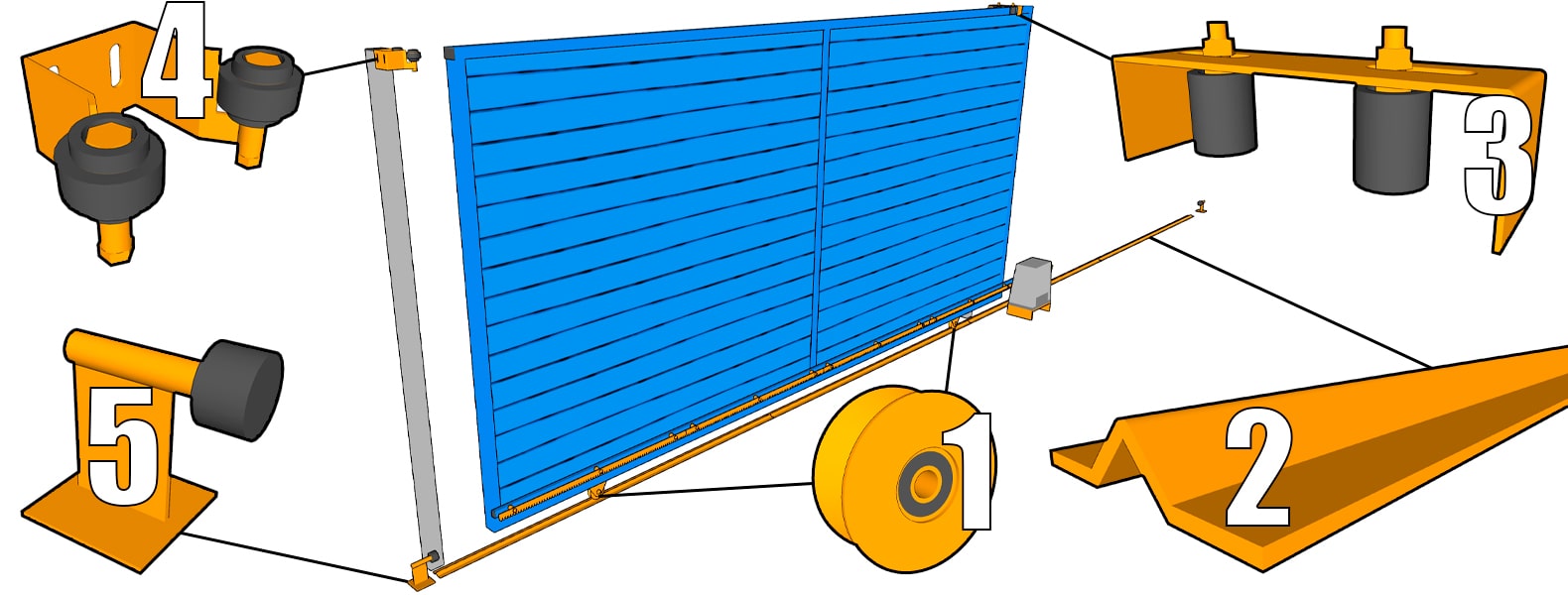

Нижче в каталозі товарів представлені наступні комплектуючі:

• Ролики для воріт з V і U-подібною канавкою

• Нижня напрямна в двох варіантах – у вигляді куточка або кругляка

• Верхні напрямні ролики з різними способами кріплення

• Декілька варіантів верхніх уловлювачів

• Стопори для обмеження руху стулки.





Каталог фурнітури:

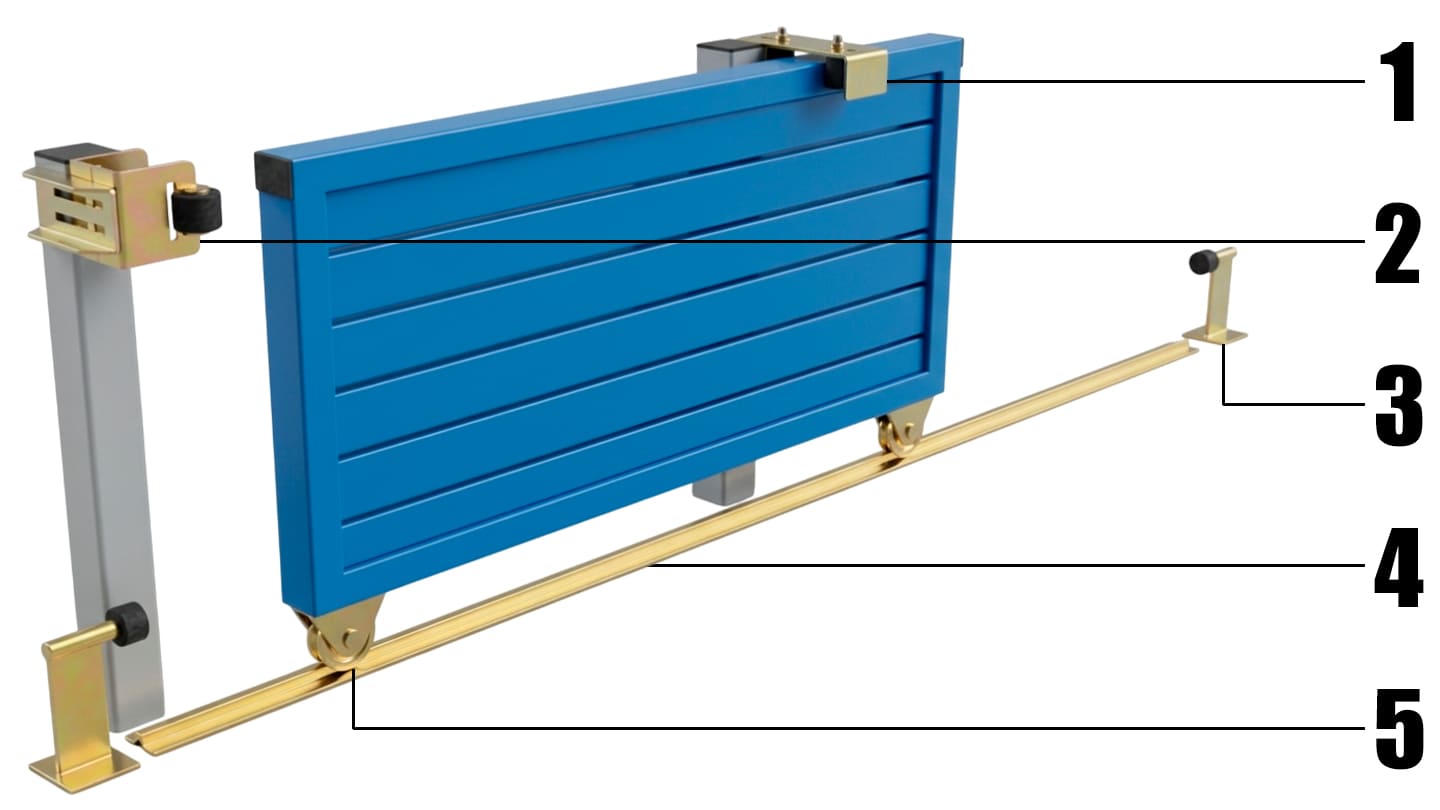

Як працюють відкатні ворота на монорейці

Розглянемо загальну конструкцію на прикладі відкатних воріт по куточку.

Каркас воріт в залежності від ширини в'їзду та висоти воріт може мати прямокутну або квадратну форму. Для відкриття воріт необхідна наявність вільного місця, що дорівнює ширині в'їзду.



Знизу на рамі стулки, встановлюються опорні ролики, на яких ворота перемішуються по нижній напрямній (по куточку). Загальна довжина напрямної становить дві ширини в'їзду. Наприклад для в'їзду шириною 4 метри, потрібно 8 метрів куточка. У вертикальному положенні ворота утримують верхні ролики, вони виключають падіння стулки набік. У закритому положенні воріт, щоб уникнути бічного кочення при сильних вітрових навантаженнях одному з стовпів встановлюють верхній уловлювач. Для того, щоб нижні ролики не зіскочили з направляючої в самому низу в крайніх точках встановлюються стопори на відкриття та закриття воріт.

Нижче спеціально для вас ми зробили список необхідної фурнітури.



Напрямна для відкатних воріт на монорейці

Як нижню напрямну можна використовувати звичайний залізний куточок будь-якого розміру з товщиною металу не менше - 3 мм. У варіанті з куточком вам потрібно буде вигадати спосіб його кріплення на покриття у вашому дворі.



Для наших клієнтів, які не хочуть морочитися і ускладнювати собі роботу, у нас є два варіанти оцинкованої напрямної з кріпленням під анкера:

• Направляюча Дельта - під ролик з V-канавкою

• Напрямна Альфа - під ролик із U-канавкою



Вагове навантаження для заводської напрямної становить 400-500 кг. Але навантаження можна збільшити вдвічі, для цього потрібно підкласти під канавку у профілі сталеву арматуру. Але цей спосіб посилення рекомендуємо використовувати тільки в тих випадках, якщо ви хочете зробити дуже важкі ворота.



Ролики для відкатних воріт на монорейці

Ролики для воріт по куточку або трубі - це дуже важливий елемент у комплектуючих на яких не варто економити. Від якості роликів і встановленого в них підшипника залежить термін служби самих роликів і наскільки легко будуть переміщатися ваші ворота.

Варіанти канавок

У нашому асортименті є опорні ролики з двома варіантами канавок:

• Альфа ролик - U канавка

• Дельта ролик - V канавка



Альфа ролик призначений для переміщення тільки по Альфа профілю, має канавку діаметром 16 мм. Напрямна Альфа, яка розроблена під цей ролик, має форму профілю діаметром 15 мм. Як варіант в якості направляючої під даний ролик, можна використовувати сталевий кругляк діаметр 15 мм.

Дельта ролик може переміщатися спеціальною напрямною Дельта або ж по звичайному залізному куточку з кутом між стінками 90 градусів.



Діаметр роликів

Для двох видів канавок у нас є ролики у двох діаметрах:

• Ролик діаметром 78 мм - рекомендоване навантаження на два ролики до 400 кг

• Ролик діаметром 98 мм - рекомендоване навантаження на два ролики до 500 кг

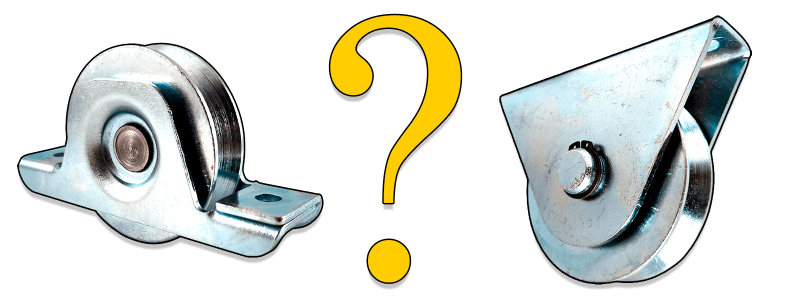

Варіанти кріплення

Для того щоб закріпити ролики на каркасі відкатних воріт ми пропонуємо два варіанти кронштейнів для кріплення:

• Зовнішній кронштейн

• Внутрішній кронштейн

Зовнішній кронштейн має дуже простий спосіб кріплення. Ролик з кронштейном кріпиться на нижній стінці профілю рами воріт за допомогою шурупів по металу або зварювання.

Зовнішній кронштейн встановлюється на опорні ролики будь-якого діаметра.

Внутрішній кронштейн розроблений спеціально, щоб зменшити зазор у самому низу воріт між напрямною та каркасом воріт.

Для установки такого кронштейна в нижній стінці профілю на рамі стулки потрібно зробити отвір, всередині якого можна розмістити кронштейн з роликом.

Внутрішній кронштейн встановлюється лише на опорні ролики діаметром 78 мм.



Верхні ролики – різні способи кріплення

Верхні ролики, вони називаються напрямні ролики, призначені для утримання воріт у вертикальному положенні. Для своїх клієнтів ми пропонуємо два варіанти верхніх роликів і різні способи їх кріплення для воріт по куточку або трубі.

Верхні ролики є в двох діаметрах:

• Гумовий напрямний ролик діаметром 32 мм

• Посилений ролик діаметром 45 мм



Для кріплення роликів до стовпа, ми пропонуємо 4 варіанти

Якщо верхня частина каркаса воріт має складну геометричну форму, у таких випадках збоку на воротах закріплюється напрямний U-профіль, спеціально розроблений під ролик діаметром 45 мм.



Уловлювачі для відкатних воріт який краще?

Для утримання стулки від вітрових навантажень у закритому положенні, на стовпі до якого під'їжджає стулка, встановлюють верхній уловлювач.

Ми пропонуємо кілька варіантів цієї фурнітури. Найпростіший уловлювач має П-подібну форму. Для зручності кріплення в 2022 році був розроблений уловлювач, який складається з двох половинок на кожній з яких є отвори для зручного кріплення до вертикальної площини.

Також є варіант з роликами, який є найкращим рішенням на сьогоднішній день.



Упори та стопори для відкатних воріт

Для зупинки стулки в крайніх положеннях відкрито і закрито встановлюються стопори. Стопор можна закріпити у зручному місці за допомогою анкерів, шурупів або зварювання. Дані комплектуючі мають гумовий відбійник, який не дає можливості стулці битися об металеву основу стопора.



Автоматика для воріт по куточку (трубі)

Хоча цей вид воріт набагато дешевше ніж наприклад консольні ворота, але це зовсім не означає, що такі ворота не можна зробити автоматичними.

Для воріт на монорейці підходить будь-яка автоматика для відкатних воріт яку ви можете купити в інтернет магазині Ворота Лайф.



Контакти для безкоштовної консультації та оформлення замовлення



Інструкції, креслення та схеми

Для покупців нашого інтернет магазину є безкоштовний доступ до інструкцій з кресленнями, які допоможуть зробити ворота своїми руками.
