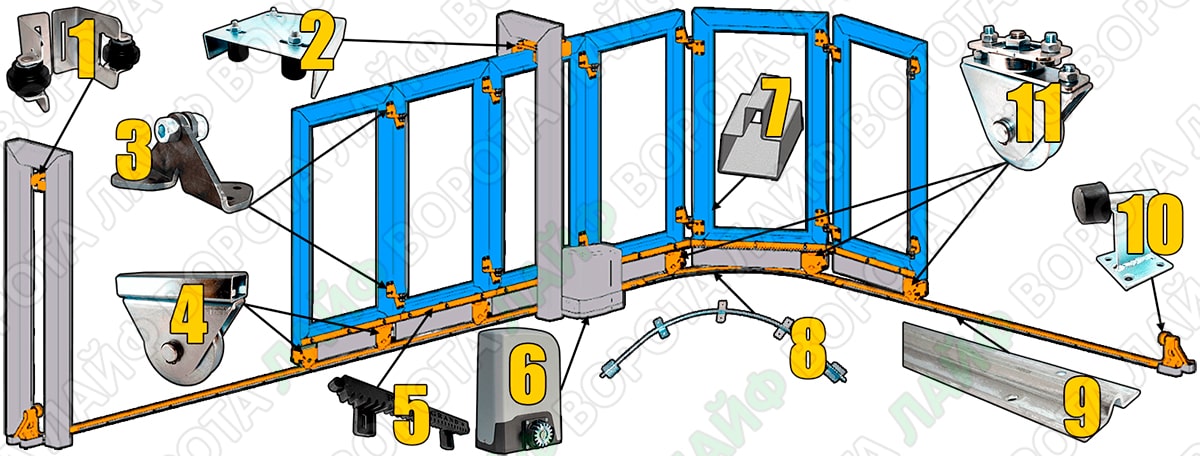

Схема воріт Радіус:

❕Ворота Рдіус - це інноваційна система відкатних поворотних воріт, що поєднує в собі надійність класичних відкатних воріт на монорейці (по куточку/трубі) і зручність поворотних секцій. Нижче представлено схему з описом ключових вузлів і компонентів:

1️⃣ Верхній уловлювач

Елемент, що фіксує стулку в закритому положенні. Забезпечує стійкість воріт у разі сильного вітру та запобігає люфту.

2️⃣Верхние напрямні ролики

Встановлюються у верхній частині рами та забезпечують плавний і стабільний рух стулки по вертикалі. Запобігають розгойдуванню воріт.

3️⃣Петля Радіус

Унікальна поворотна петля, що дає змогу секціям воріт повертатися в потрібний момент. Забезпечує гнучкість і стійкість конструкції під час руху.

4️⃣ Опорні ролики для неповоротної секції

Встановлюються на неповоротну секцію і забезпечують надійне ковзання по нижній направляючій рейці.

5️⃣ Зубчаста рейка

Основний елемент приводу воріт, встановлюється окремо на кожну секцію. Взаємодіє з шестернею електроприводу і забезпечує поступальний рух стулки.

6️⃣ Електропривод (автоматика)

Механізм, що відповідає за автоматичне відчинення та зачинення воріт. Може бути оснащений системами дистанційного керування, датчиками безпеки.

7️⃣ Рамний Т-профіль

Використовується для виготовлення каркаса секцій воріт. Забезпечує жорсткість конструкції і слугує основою для кріплення інших елементів (комплектуючих).

8️⃣ Профіль Радіус

Спеціально розроблений профіль, призначений для поворотних секцій. Його форма дає змогу точно і плавно рухатися в радіусі, не втрачаючи жорсткості конструкції.

9️⃣ Нижня напрямна (монорейка)

Основний шлях руху воріт. Монтується у фундамент або на поверхню і направляє ролики стулки по заданій траєкторії.

1️⃣0️⃣ Стопор

Механічне обмеження, що запобігає надмірному відкриттю або закриттю воріт. Також може використовуватися як елемент фіксації в крайніх положеннях.

1️⃣1️⃣ Ролики Радіус для поворотних секцій

Спеціальні ролики з поворотним механізмом, адаптовані під криволінійний рух секцій. Забезпечують плавний і надійний поворот стулок (секцій) за заданою траєкторією.

Ця система дає змогу реалізувати складні завдання автоматизації, економії простору та комфорту експлуатації, особливо в умовах обмеженої території або нестандартної геометрії в'їзду.
