Фурнитура для поворотно-откатных ворот из двух частей

Добро пожаловать в категорию Поворотные откатные ворота с двух секций в интернет-магазине Ворота Лайф Украина!

Ищите комплектующие? Вся продукция по актуальным ценам — по ссылке ниже:

> ФУРНИТУРА ДЛЯ ПОВОРОТНЫХ ОТКАТНЫХ ВОРОТ С ДВУХ СЕКЦИЙ <

После перехода по ссылке - пролистайте страницу категории вниз, чтобы увидеть весь ассортимент товаров

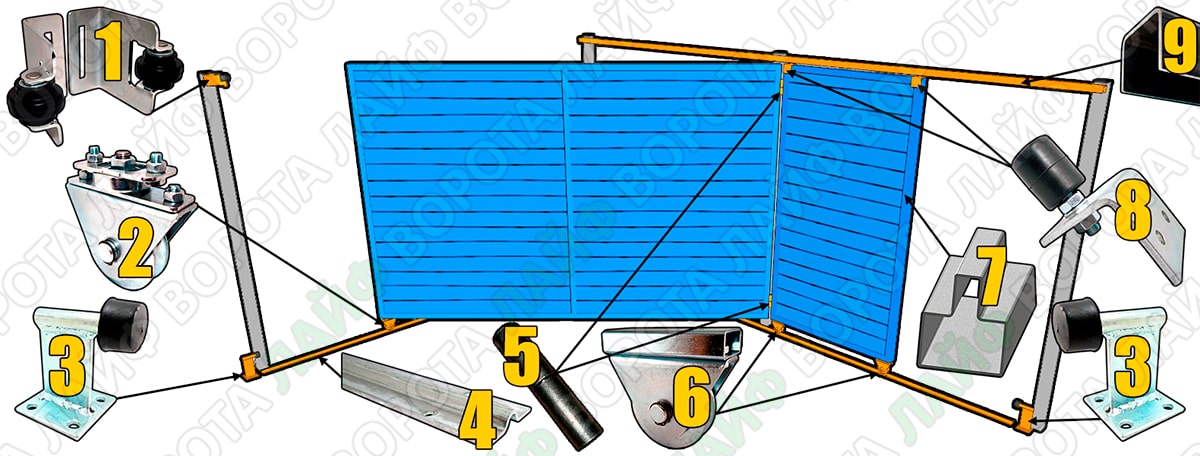

Схема поворотных откатных ворот с 2-х секций:

Поворотные откатные ворота с 2-х секций: — это инновационная система откатных поворотных ворот, сочетающая в себе надёжность классических откатных ворот на монорельсе (по уголку/трубе) и удобство распашных ворот. Ниже представлена схема с описанием ключевых узлов и компонентов:

1️⃣ Верхний уловитель

Элемент, фиксирующий створку в закрытом положении. Обеспечивает устойчивость ворот при сильном ветре и предотвращает люфт.

2️⃣ Ролик для поворотной секции

Специальный ролик с поворотным механизмом, адаптированные под криволинейное движение секции. Обеспечивают плавный и надёжный поворот створки (секции) по заданной траектории.

3️⃣ Стопор

Механическое ограничение, предотвращающее чрезмерное открытие или закрытие ворот. Также может использоваться как элемент фиксации в крайних положениях.

4️⃣ Нижняя направляющая (монорельс)

Основной путь движения ворот. Монтируется в фундамент или на поверхность и направляет ролики створки по заданной траектории.

5️⃣ Петля наварна

Поворотная петля, позволяющая секциям ворот поворачиваться в нужный момент. Обеспечивает гибкость и устойчивость конструкции при движении.

6️⃣ Опорные ролики для неповоротной секции

Устанавливаются на неповоротную секцию и обеспечивают надёжное скольжение по нижнему направляющему рельсу.

7️⃣ Рамный Т-профиль

Используется для изготовления каркаса секций ворот. Обеспечивает жёсткость конструкции и служит основой для крепления остальных элементов (комплектующих).

8️⃣ Верхние направляющие ролики

Устанавливаются в верхней части неповоротной секции и обеспечивают плавное и стабильное движение створки. Предотвращают раскачивание как не поворотной так и поворотной секции.

9️⃣ Верхняя направляющая

Устанавливается над воротами в направлении открытия двух секций. Обеспечивает направленное движение неповоротной секции и придаёт конструкции вертикальную устойчивость обеих секций.

Установка автоматики

На данный тип ограждения возможно установить автоматический привод. Однако способ монтажа отличается от стандартной установки автоматики на обычные откатные ворота — он требует учета особенностей конструкции двухсекционных поворотно-откатных ворот.
