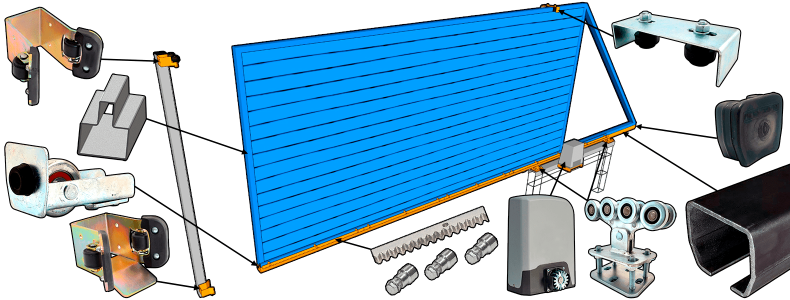

Направляющий рельс для откатных ворот
Направляющая, её ещё называют балка, устанавливается в самом низу каркаса ворот и вместе с створкой перемещается по опорным роликам (кареткам).
Направляющая для откатных ворот должна отвечать ряду требований:
• Материал из которого изготовливается - высокоуглеродистая сталь
• Толщина металла подбирается под вес ворот
Параметры по подбору толщины металла балки:
• 3.0 мм - максимальная нагрузка до 400 кг, максимальная ширина въезда 4.5 метра
• 3.5 - 4 мм - нагрузка до 500 кг, ширина въезда 5 метров
• 4.5 - 5 мм - нагрузка до 800 кг - ширина въезда 8 метров
• 6 мм - нагрузка до 1400 кг, ширина въезда 10 метров
С увеличением весовой нагрузки, увеличивается размер сечения направляющей. От размера балки зависит максимальная ширина въезда.
• Нагрузка до 400 - 500 кг - размер балки 70×60 +/- 2 мм, (ширина/высота) - максимальная ширина въезда 5 метров
• Нагрузка до 800 кг - размер балки 95×81 +/- 3 - 5 мм (ш/в) - максимальная ширина въезда 8 метров
• Нагрузка до 1400 кг, размер балки 149×140 (ш/в) - максимальная ширина въезда 10 метров
Очень важно соблюдать вышеперечисленные параметры на начальном этапе проектирования откатных ворот консольного типа.
Конструктивно направляющая рейка для откатных ворот похожа на профильную трубу с продольным разрезом. Разрез по всей длине необходим для свободного перемещения внутри балки роликовых кареток.
Такую форму которая похожа на профиль с разрезом получают методом прокатки высокоуглеродистого металла через специальный профилегибочный станок. На выходе получается очень крепкая балка, стенки которой не разгибаются в пределах допустимых весовых нагрузок. Не стоит путать направляющую с обычной трубой профильной.
Вторым очень важным элементом в конструкции консольных ворот есть роликовые каретки для откатных ворот
Ролики под откатные ворота
В консольных воротах используются ролики которые объединены в несущие каретки, всего устанавливаются две каретки, каждая из которых имеет по восемь роликов на опорном подшипнике.
Если внимательно присмотреться как закреплены ролики на каретке, можно заметить, что крайние оси расположены ниже двух средних. Такая конструкция очень важна для изготовления консольных ворот.
Внутри балки крайние ролики перемещаются только по нижней стенке, а верхние только по верхней стенке направляющей, чем обеспечивается плавное и лёгкое движение каркаса ворот даже если он имеет большой вес. На сегодняшний день данная конструкция каретки считается идеальной, лучшего решения пока ещё не придумали.
Принцип работы можно объяснить так:
При перемещении створки к примеру с положения открыто в положение закрыто, на каждой роликовой каретке изменяется направление нагрузки, в одном положении ворот нагрузках передается на одну каретку сверху вниз, а в другом положении на эту же каретку нагрузка передается снизу вверх.
Каждая каретка изготавливается под определённую направляющую, а как вы уже знаете из информации выше, что разный размер балки соответствует разной весовой нагрузке.
Главный критерием по подбору роликов служит серия подшипника которая зависит от веса каркаса ворот.
Ниже мы составили перечень серий подшипника по отношению к весу:
• Подшипник 201 серии - вес ворот до 400 кг
• Подшипник 301 серии - вес ворот до 500 кг
• Подшипник 203 и 303 сепии - вес ворот до 800 кг

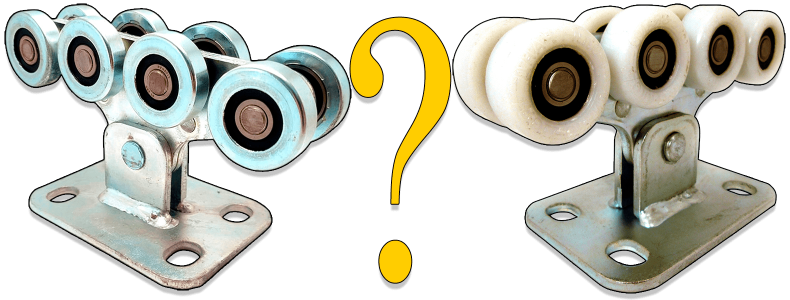

Полимерные или стальные ролики
Каретка для откатных ворот может иметь стальные или полимерные ролики, разница заключается только в уровне шума который возникает при движении ворот и конечно количества циклов открытия и закрытия ворот.
Полимерные ролики были разработаны специально для создания максимально тихих откатных ворот.
Металлические ролик будут работать до тех пор пока не выйдет из строя подшипник. Полимерные ролик постепенно изнашиваются, пока не сотрутся до основания.
Как показала практика при использовании бытовых ворот, полимерных роликов хватает на 8 - 10 лет, стальные отрабатывают 15 - 20 лет.
Верхние направляющие ролики
И так мы с вами уже разобрались с самыми важными комплектующими на которые стоит обратить внимание при выборе фурнитуры, теперь перейдем к дополнительным комплектующим, без которых полноценная работа консольных ворот невозможна.
Для удержания створки ровно в вертикальном положении, для этого используют верхние ролики для откатных ворот которые не дают воротам упасть набок.
Ролики в комплекте с монтажным кронштейном называются ограничителем.
Ограничитель бывают нескольких видов:
• до 500 кг на 2 ролика, ширина въезда до 5 метров
• до 800 кг на 4 ролика, ширина въезда до 8 метров
Существуют и другие виды ограничителей, больше информации смотрите в категории: Верхние ролики для откатных ворот
Сами ролики сделаны из крепкого полимера, но лучше использовать ролики которые имеют внешнюю резиновую оболочку которая должна быть в меру твердой и в меру мягкой, чтобы не повредить лакокрасочное покрытие верхней части створки.
Концевой ролик
Для частичного уменьшения нагрузки на несущие каретки в закрытом положении ворот, используют концевой ролик, который устанавливается в торце направляющей балки и при закрытии ворот наезжает на полку нижнего уловителя.
Ролик может быть сделан из металла или полимера, а также дополнительно оборудован опорным подшипником.
Есть концевые ролики с заглушкой для балки или без неё. На стальной заглушке дополнительно устанавливают резиновый отбойник.
Уловители для откатных ворот
На ворота устанавливаются два уловителя нижний и верхний. Основная задача данных комплектующих фиксировать створку в закрытом положении.
Уловители могут быть с роликами или без роликов. В 2022 году, в интернет-магазине Ворота Лайф появился новый верхний уловитель, который состоит из двух половинок. Данная конструкция очень удобна при выполнении монтажа.
Заглушка для направляющей
Для не попадания пыли и грязи внутрь балки, по торцам направляющей устанавливаются заглушки. Заглушки могут быть стальными или резиновыми. Резиновые дополнительно выполняют функцию отбойника.
Регулировочная площадка для откатных ворот
Для удобства монтажа кареток и возможности тонкой их настройки по вертикали и горизонтали, используются регулировочные пластины которые привариваются к швеллеру (к закладным) а регулировочные каретки крепятся на этих пластинах при помощи резьбовых шпилек и гаек.
Универсальных пластин не бывает, каждый производитель разрабатывает данные комплектующие только под свои каретки.
Пластины подбираются по расстоянию между осями шпилек, если расстояние совпадает с центрами отверстий монтажного основная на роликовой каретке, тогда можно смело покупать данный товар.
