Чертеж откатных ворот на монорельсе: схема, размеры и как сделать самому

Откатные ворота на монорельсе — это один из самых удобных и долговечных вариантов ограждений для частного дома, дачи или производственной территории. Чтобы создать надежную и устойчивую конструкцию, необходимо правильно подготовить чертеж с учетом всех габаритов, монтажных особенностей и типа направляющей. В этой статье мы расскажем, как сделать чертеж откатных ворот на монорельсе своими руками, и где можно получить готовую схему бесплатно при покупке фурнитуры.

Почему важен чертеж откатных ворот?

Чертеж — это основа успешного изготовления и монтажа ворот. Он позволяет:

• точно рассчитать размеры всех элементов;

• выбрать необходимую длину нижней направляющей (уголок или труба);

• определить положение закладных деталей и опор;

• избежать ошибок при сварке и сборке.

Если вы планируете сделать откатные ворота на монорельсе своими руками, без четкой схемы не обойтись!

Особенности конструкции ворот на монорельсе

Монорельсовые откатные ворота перемещаются по направляющей, закрепленной на бетонном фундаменте или закладных. Такая система устойчива к нагрузкам, не боится ветра и отлично подходит для широких проемов.

Варианты направляющей:

• по уголку — доступный и прочный вариант;

• по трубе — удобен но используется реже.

Где взять чертеж откатных ворот на монорельсе?

Если вы не хотите тратить время на проектирование с нуля, есть отличное решение.

Покупая фурнитуру для откатных ворот на монорельсе (по уголку или трубе) в интернет-магазине Ворота Лайф, вы автоматически получаете индивидуальный чертеж-схему с размерами под вашу ширину проема.

Это существенно упрощает процесс:

ШАГ 1. Вам нужно только указать размер «Г (ширина въезда)»;

ШАГ 2. Интернет-магазин Ворота Лайф после поступления оплаты предоставит вам монтажную схему на которой указаны габаритные и монтажные размеры для изготовления именно ваших откатных ворот;

ШАГ 3. Использую полученную схему с размерами вы легко сможете адаптировать чертеж под нужный вам дизайн (высоту, тип заполнения, цвет);

Получаете готовую основу для создания собственного проекта, даже без опыта в проектировании!

Что входит в чертеж - схему от "Ворота Лайф"?

• Размер Г - это ширина въезда (указывает покупатель).

• Размер А - это место для отката каркаса ворот с учётом всех дополнительных размеров которые учитываются при проектировании и изготовлении каркаса под конкретную ширину въезда.

• Размер С - это расчёт длины рамы (каркаса) ворот. Обычно размер С = А, но больше за размер Г. Обратите внимание в размере С - учтён вход каркаса ворот в верхний уловитель 6 см.

• Размер Б - это место для установки верхних направляющих роликов

• Перечень всех необходимых комплектующих с актуальной ценой на день оформления заказа

Как создать собственный чертеж на основе готовой схемы?

Рассмотрим на примере ширины въезда (размер Г) - 3 метра

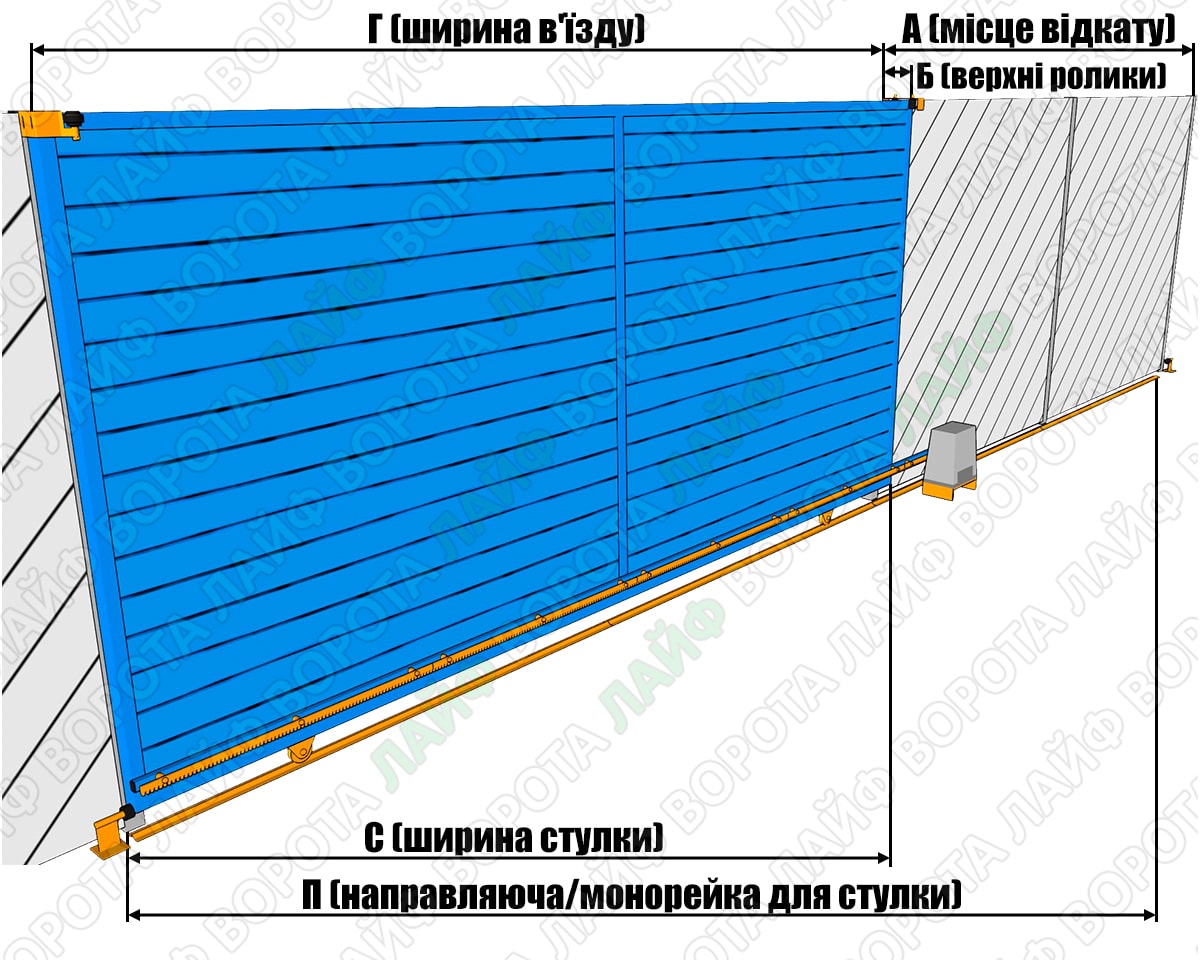

Вот так выглядит стандартная монтажная схема от Ворота Лайф:

(нажмите на изображение для увеличения)

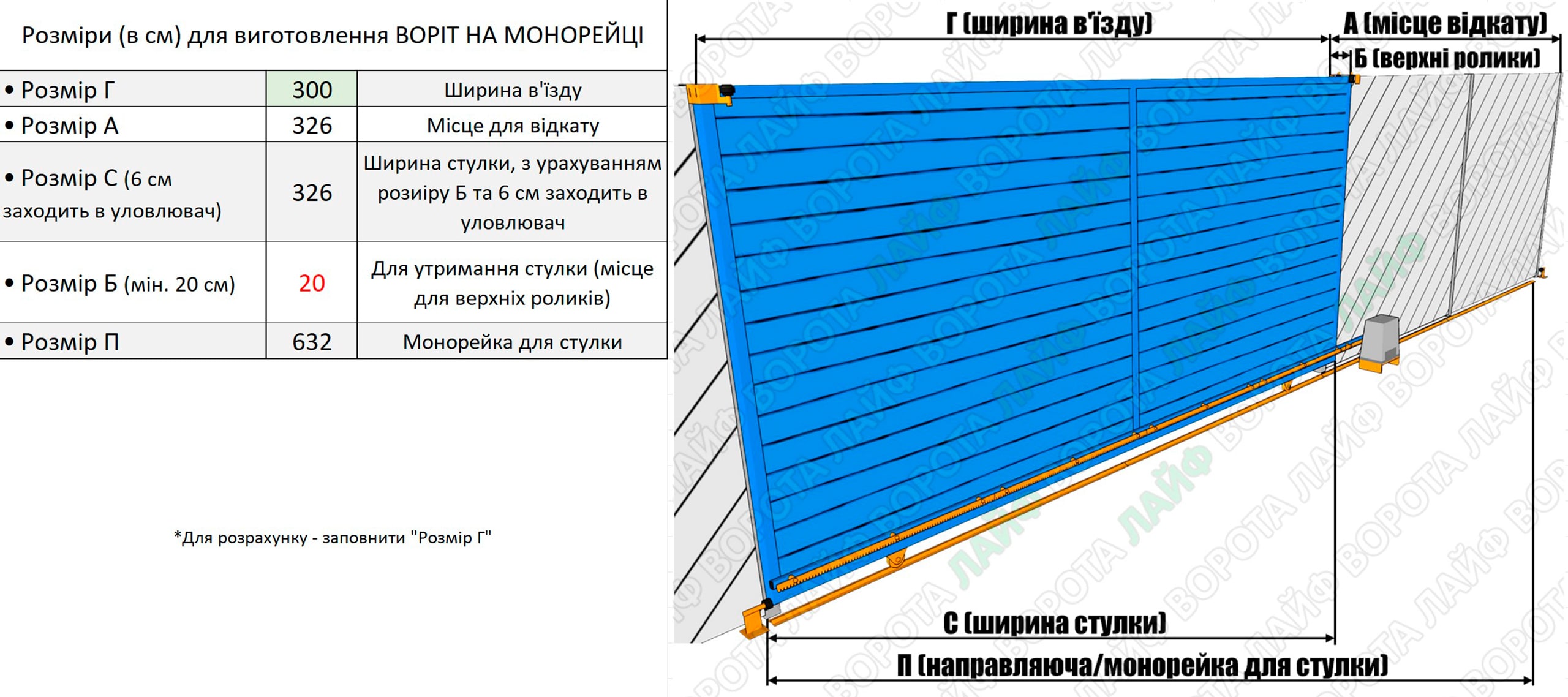

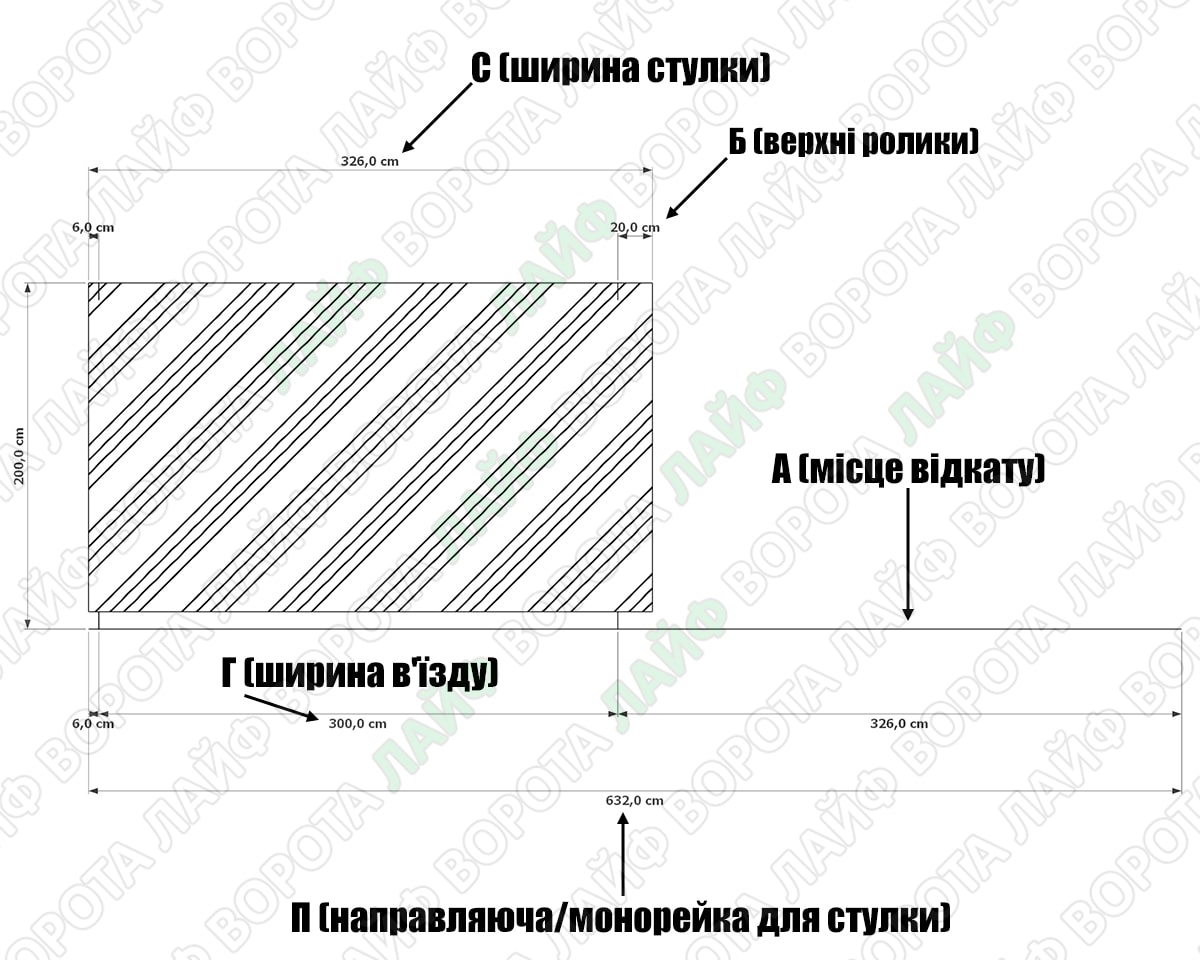

Из полученных размеров вы можете САМОСТОЯТЕЛЬНО создать собственный чертёж, для этого просто перенесите размеры из таблицы выше на свой чертёж (пример ниже):

Используя полученную в комплекте схему от Ворота Лайф с размерами по ширине, подставьте свои значения с учётом нижних опорных роликов и нижней направляющей, вы легко сможете самостоятельно построить правильный чертёж и изготовить надёжный каркас ворот, а также выполнить правильный монтаж вашего современного ограждения учитывая тип обшивки (профнастил, штакетник, дерево и т.д.).

Сохраните финальную версию и используйте её при сборке и сварке конструкции.

Как изготовить по внешним - габаритным размерам каркас смотрите в статье: Изготовление каркаса ворот на монорельсе из Т-профиля своими руками

- Заключение -

Чертеж откатных ворот на монорельсе — это залог надежной работы конструкции и быстрого монтажа. Благодаря интернет-магазину Ворота Лайф, вы не только получите качественную фурнитуру, но и бесплатную индивидуальную схему (при покупке фурнитуры), которую легко адаптировать под любой проект. Это отличный вариант как для начинающих мастеров, так и для опытных сварщиков.
