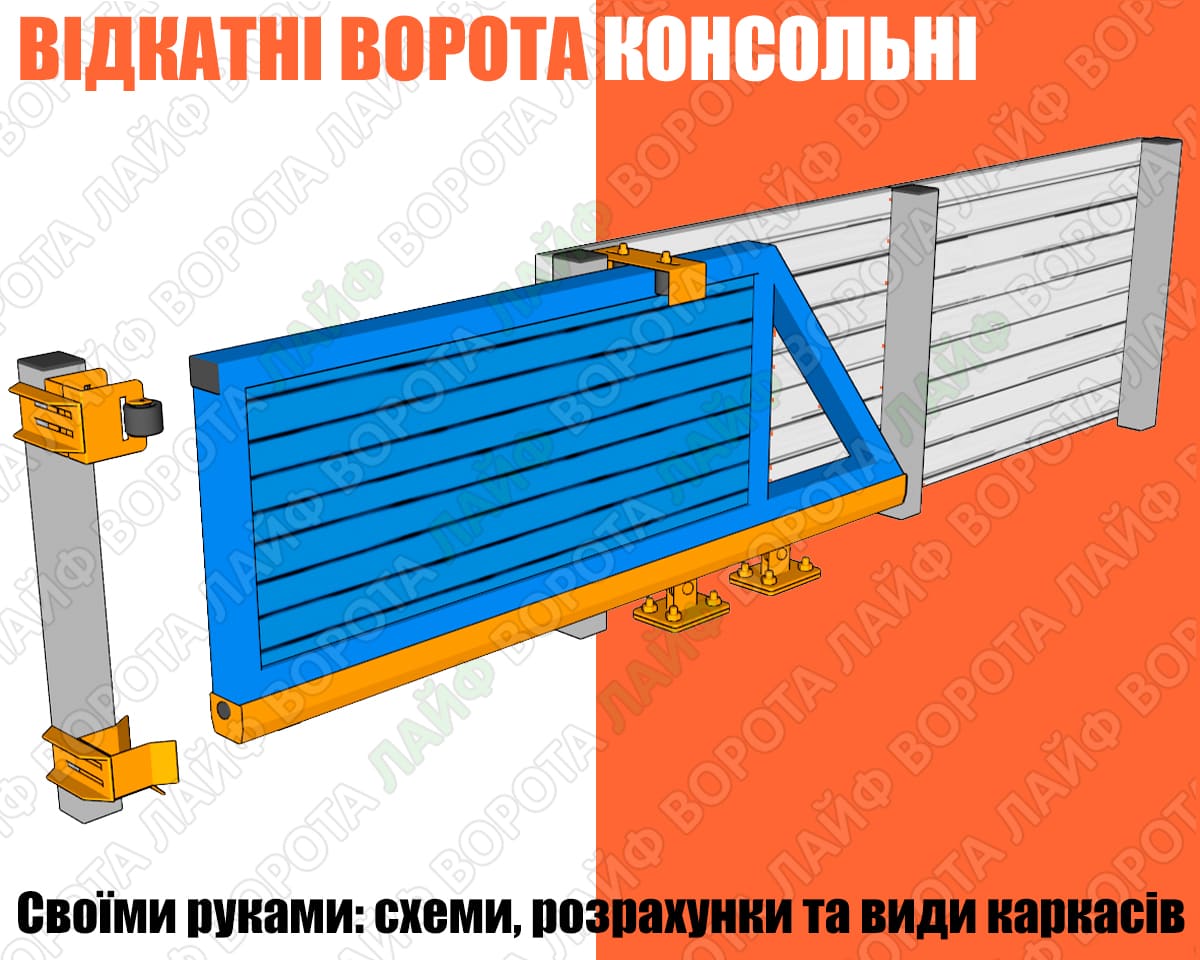

Консольні ворота — це сучасний і найнадійніший тип в'їзної групи, побудований на принципі самонесучої конструкції. Їхня головна технічна особливість полягає в тому, що полотно воріт не торкається землі в зоні проїзду, забезпечуючи безперешкодний заїзд у будь-яку погоду.
У системі повністю відсутні:
Нижні наземні рейки (які потрібно постійно чистити від снігу та бруду).
Верхні напрямні (які обмежують висоту проїзду для вантажівок та спецтехніки).
Принцип роботи консольної системи
Ворота утримуються «у повітрі» за рахунок напрямної балки та роликових опор, встановлених на бетонному фундаменті осторонь проїзду. При відкритті секція просто від'їжджає вздовж паркану, використовуючи фізику противаги.
Особливості конструкції
Для того щоб конструкція була стабільною і не провисала під власною вагою, каркас завжди виготовляється довшим, ніж фактична ширина проїзду. Це необхідно для створення правильного «плеча» важеля.
Основні параметри:
• Ширина в'їзду (А1) — чиста відстань для проїзду автомобіля.
• Довжина каркаса (А2) — загальна довжина конструкції, яка зазвичай більша за ширину в'їзду в 1.4–1.5 раза.
• Місце для відкату (А3) — вільний простір уздовж паркану, необхідний для повного відкриття воріт.

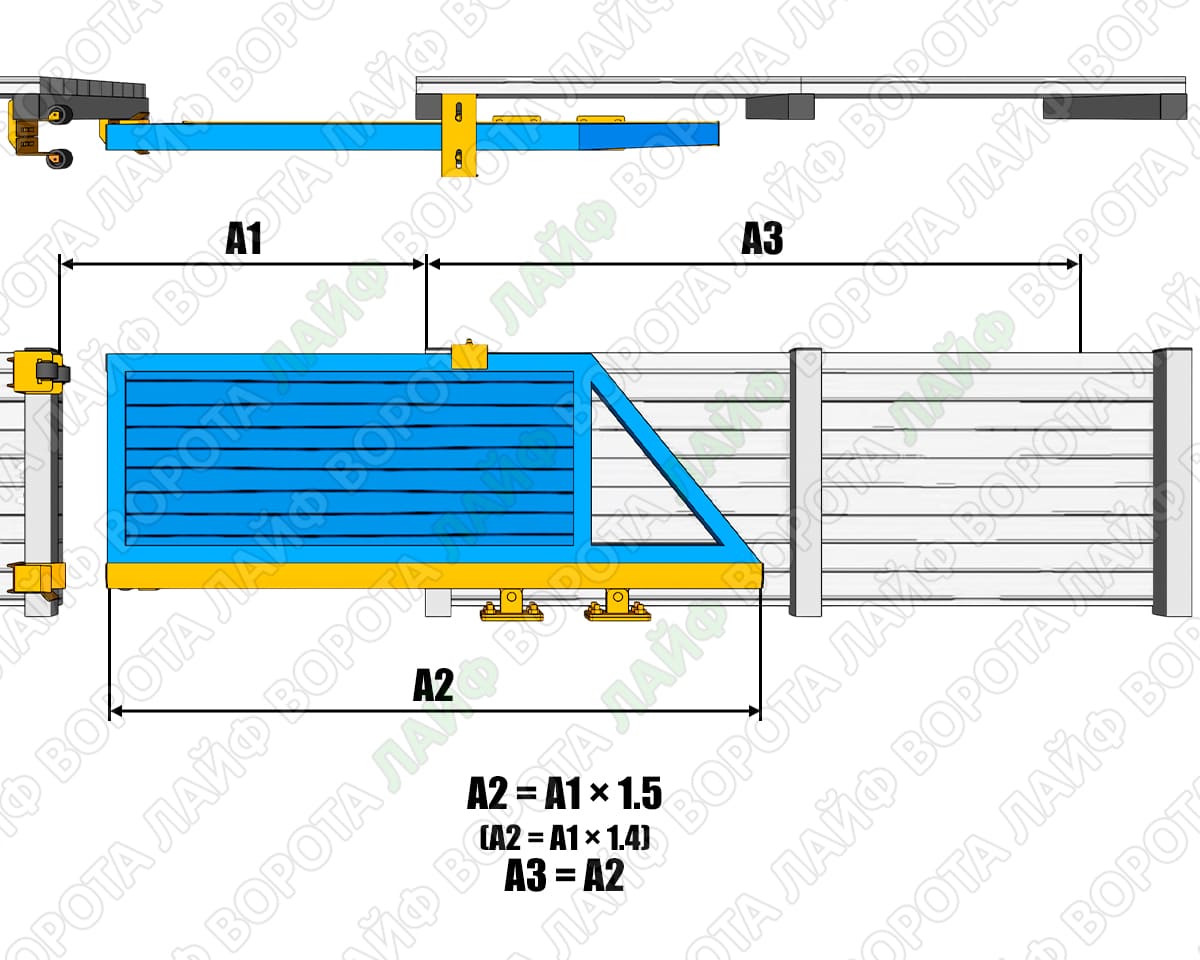

Як розрахувати довжину каркаса і місце для відкату
Для визначення необхідних розмірів використовуємо просту математичну формулу:
Формула: А2 (загальна довжина) = А1 (ширина проїзду) × 1.5
Приклад розрахунку:
Якщо ви плануєте проїзд шириною 4 метри, то загальна довжина воріт складе 6 метрів (4 м × 1.5). Це означає, що вздовж паркану має бути мінімум 6 метрів вільного місця.
Якщо на вашому об'єкті значно менше місця, ніж потрібно — у нашому інтернет-магазині ви знайдете близько 10 видів рішень для виготовлення воріт в умовах обмеженого простору.

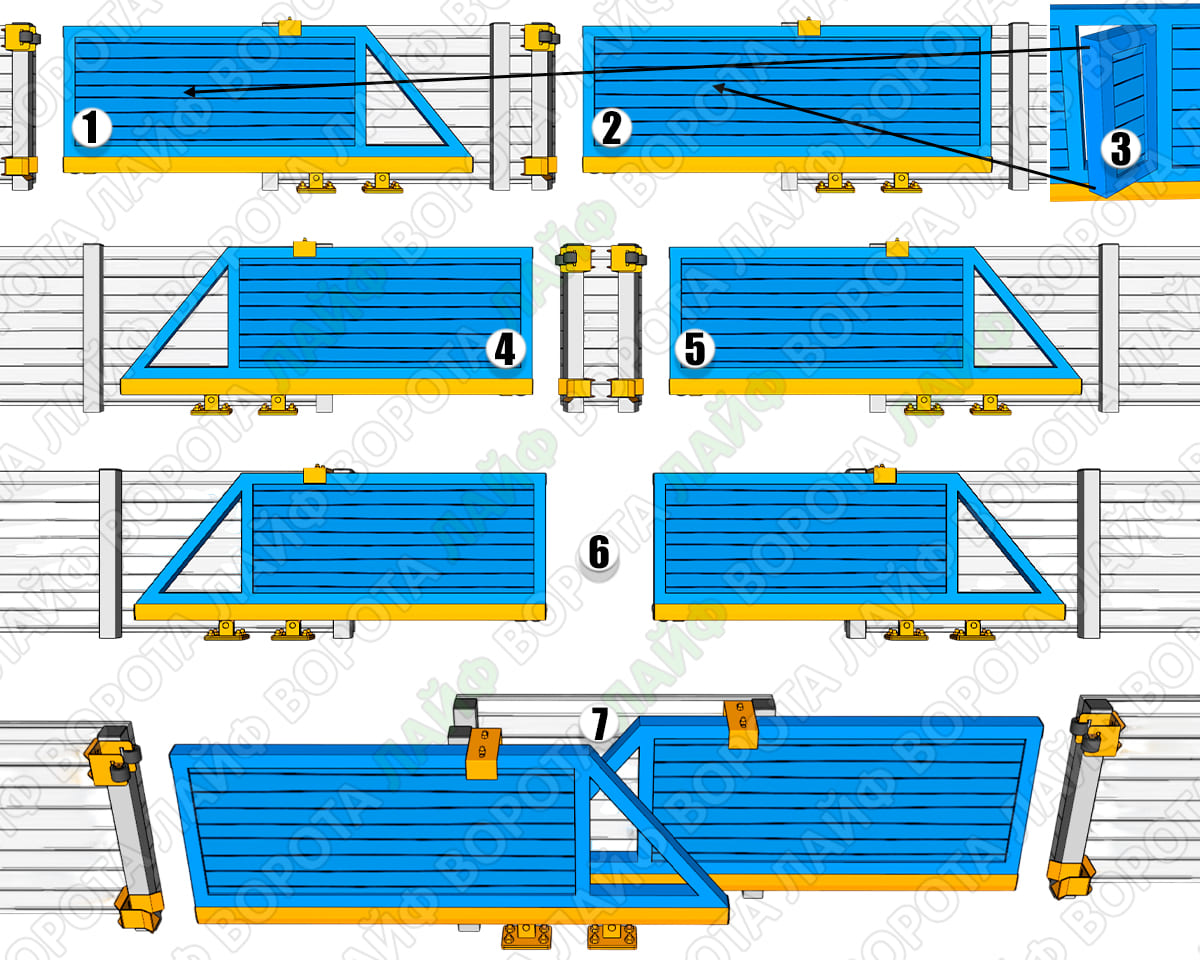

Варіанти конструкцій для виготовлення своїми руками
При плануванні ви можете вибрати будь-який доступний з варіантів консольних воріт:


1. Каркас трикутної форми — класичний варіант із противагою-трикутником.
2. Каркас у вигляді прямокутника — для важкої обшивки або естетики.
3. Вбудована хвіртка — можливість врізання в будь-яку частину каркаса.
4 та 5. Відкат вліво або вправо — адаптація під умови ділянки.
6. Зустрічний рух секцій — для проїздів до 28 метрів.
7. Незвичайне рішення — секції, що заїжджають одна за одну.
Важливі доповнення:
- Дизайн: Верхня частина може бути будь-якої форми (рівна, з куванням або піками).
- Автоматизація: Ворота легко відкриваються вручну або оснащуються електроприводом.
- Встановлення: Каркас можна монтувати як з внутрішньої, так і з зовнішньої сторони ділянки.
Детальні інструкції, креслення, схеми та комплектуючі для самостійного виготовлення відкатних воріт ви знайдете в інтернет-магазині Ворота Лайф Україна.
