Як вибрати комплект для відкатних воріт: повний розрахунок балки та навантаження
Плануєте монтаж відкатних воріт? Правильний підбір фурнітури — це запорука довговічності всієї конструкції. У цій статті ми розберемо, як розрахувати довжину балки та чому «запас міцності» — це не маркетинг, а технічна необхідність.
1. Підбір фурнітури за шириною проїзду та вагою
Перший критерій вибору — це габарити в'їзду. Для вибору комплекту скористайтеся нашою таблицею рекомендацій:
| Проїзд (A1) | Вага воріт | Розмір балки (мм) |
|---|---|---|
| до 5 м | до 500 кг | 70 х 60 |
| до 6 м | до 600 кг | 80 х 72 |
| до 8 м | до 800 кг | 95 x 85 |
| від 8 до 14 м | до 1800 кг | 140 х 140 |
Зверніть увагу: Все, що більше 8 метрів, не рекомендується використовувати на малих балках. Тут необхідно застосовувати промисловий комплект до 1800 кг на основі посиленої напрямної 140х140 мм.
Критична роль ваги каркаса
Окрім ширини, ключовим параметром є реальна вага воріт. Ми рекомендуємо підбирати комплектуючі з подвійним запасом міцності.
Приклад: Якщо ваш в'їзд до 4 метрів, а розрахункова вага каркаса становить 500 кг — комплект «до 500 кг» (балка 70х60 мм) працюватиме на межі можливостей.
У такому разі набагато надійніше придбати набір на 600 кг (балка 72х80 мм) або навіть на 800 кг (балка 85х95 мм). Це гарантує, що опорні підшипники на роликових каретках не вийдуть з ладу через передчасний знос.
Скупий платить двічі!
За 20 років у воротній сфері ми переконалися: товщина сталі балки (3-4 мм) не врятує, якщо підшипник перевантажений. Якщо ваші ворота важкі (зашивка деревом, ковка) — КАТЕГОРИЧНО обирайте наступний за вагою комплект.
2. Розрахунок довжини балки: формули та коефіцієнти
Для коректної роботи консольних воріт загальна довжина каркаса (балки) повинна перевищувати ширину в'їзду. Ми використовуємо два стандарти:
Використовується, якщо достатньо місця для відкату. В'їзд 4м × 1.5 = 6м балки.
Якщо простір обмежений. В'їзд 4м × 1.4 = 5.6м балки.

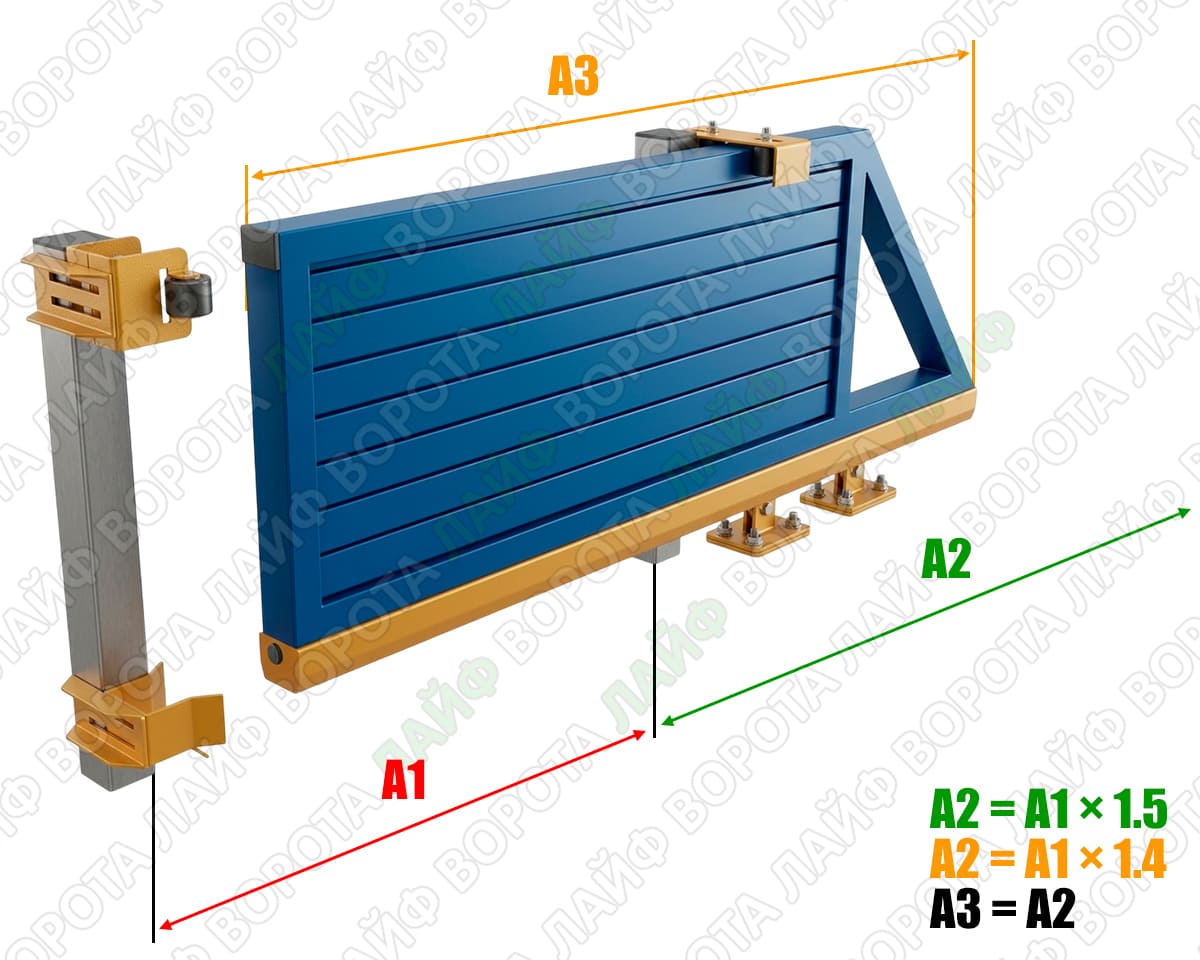

Маркування на схеме:
• A1 (В'їзд): Ширина чистого отвору.
• A2 (Відкат): Вільна відстань вздовж паркану (має бути ≥ A3).
• A3 (Каркас): Загальна довжина напрямної (балки).
Калькулятор балки та комплекту
Ширина в'їзду (см):
Обмеження по монтажу
Увага: Використовувати коефіцієнт нижче 1.4 категорично заборонено! Якщо при довжині балки 5.6м (для в'їзду 4м) ворота все одно не вміщуються — єдиним виходом є зменшення ширини в'їзду.
Якщо місця для відкату критично мало (наприклад, 4м в'їзду і лише 4м місця збоку) — консольні ворота не спрацюють. У такому разі ми рекомендуємо розглянути систему ТЕЛЕСКОП.
