Пропонуємо вам ознайомитися з коротким посібником з конструкції відкатних телескопічних воріт консольного типу. На зображеннях та відео в цій статті показані важливі комплектуючі, з яких складається даний вид огорожі. Варто врахувати, що в статті не показано як влаштована система троса та роликів, дана система приводить в рух другу підвішену стулку при русі першої несучої стулки.
УВАГА!
У цьому блозі представлена інформація про різні варіанти воротних систем. Для самостійного виготовлення огорожі/воріт, ви можете знайти та купити фурнітуру для воріт в інтернет-магазині Ворота Лайф. Ми не надаємо послуги з виготовлення та монтажу огорожі/воріт!
Після оформлення замовлення, ви отримаєте повну інструкцію, як зробити телескопічні ворота своїми руками, вам залишається тільки оформити замовлення та купити фурнітуру для телескопічних воріт в інтернет-магазині Ворота Лайф Україна.
Телескопічні ворота загальний конструктив
Відкатні телескопічні ворота бувають 3-х видів:
• На монорейці
• Підвісні
• Консольні

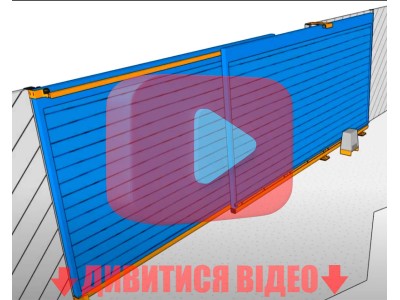

Принцип роботи всіх 3-х видів огорожі ви можете переглянути на відео нижче:
У цій статті ми розглянемо конструкцію воріт консольного типу для виготовлення яких ми маємо спеціальну фурнітуру, вам залишається тільки зварити два каркаси та виконати монтаж використовуючи комплектуючі з нашого комплекту.
Телескопічні ворота складаються з двох секцій (стулка №1 та стулка №2). Несуча стулка №1 є звичайними відкатними воротами консольного типу. Більше інформації про цей вид огорожі ви можете дізнатись у розділі блогу Відкатні ворота консольного типу
Підвішена стулка №2 кріпиться безпосередньо до стулки №1. Спочатку може здатися, що пристрій даної огорожі складний, але насправді все дуже просто. Коли ворота відкриті дві стулки знаходяться у складеному положенні. Якщо перевести ворота з положення відкрито в положення закрито, спочатку рухається стулка №1, яка закриває половину отвору в'їзду, далі рухається стулка №2, яка закриває другу половину отвору в'їзду.
Ворота можна відкривати та закривати вручну або встановити електропривід та зробити автоматичні ворота. У цій статті показано пристрій автоматичної брами з електроприводом.
Конструкція стулки №1
На бетонних закладних (фундаменті) закріплені дві несучі роликові каретки (артикул 1230). За даними кареткам переміщується балка (артикул 1112) разом із стулкою №1 у вертикальному положенні стулку утримує верхній обмежувач №6, який закріплений на стовпі/колоні. Торці несучої балки (артикул 1112) закриті спеціальними заглушками (артикул 1620).
На несучій стулці з боку вулиці до нижньої балки (артикул 1112) приварені два кронштейни Телескоп. До цих кронштейнів кріпляться роликові каретки Телескоп №3. У верхній частині до стулки кріпляться два "обмежувачі У" (артикул 4212). Всі ці комплектуючі необхідні для утримання другої підвішеної стулки №2.
Конструкція стулки №2
Підвішена стулка №2 встановлюється та переміщується безпосередньо по роликових каретках Телескоп №3, які закріплені на стулці №1. У вертикальному положенні стулку утримують верхні ролики (обмежувач арт.4212). Для зачеплення стулки №2 з верхніми роликами "обмежувача У" на стулці №2 у верхній частині встановлений напрямний "профіль У" (артикул 4240).
У торці нижньої балки (артикул 1200), що переміщується по роликових каретках Телескоп, встановлено спеціальний кінцевий ролик (артикул 1542). У закритому положенні даний ролик заїжджає в нижній уловлювач (артикул 1420) і частково знімає навантаження з несучих роликових кареток (артикул 1230).
У закритому положенні ворота утримує верхній уловлювач з роликами (артикул 1443). Цей уловлювач забезпечує нерухоме положення конструкції у закритому положенні при сильних вітрових навантаженнях.
Вид з торця у відкритому положенні воріт
Подивимося з торця на пристрій телескопічних воріт, де показано розташування всіх важливих комплектуючих.
Як бачимо на схемі вище, стулка №1 з балкою арт. 1112, переміщується роликовою кареткою арт. 1230. Торець балки закритий пластиковою заглушкою арт. 1620. З боку двору до стулки №1 закріплено зубчасту рейку, яка заходить у зачеплення із зубчастим колесом електроприводу, що приводить у рух телескопічні ворота. У верхній частині стулку утримує обмежувач №6.
У нижній частині до стулки №1 приварено кронштейни каретки Телескоп №3, на цих кронштейнах закріплено дві роликові каретки Телескоп №3.
Стулка №2 разом із балкою арт. 1200 переміщується роликовими каретками Телескоп №3. У торці балки встановлено розвантажувальний кінцевий ролик арт. 1542. У верхній частині стулку №2 утримують верхні ролики – "обмежувач У" арт. 4212. Два такі обмежувачі закріплені на стулці №1. У зачеплення з роликами "обмежувача У" входить напрямний "профіль" арт. 4240, який закріплений на стулці №2.
Фурнітура для телескопічних воріт
Вище за артикулами та назвами ми перерахували всі важливі позиції, які необхідні для виготовлення даного виду огорожі. Але також потрібно враховувати технічні параметри, на які розраховані комплектуючі.
Розглянемо технічні характеристики з прикладу комплекту фурнітури KM-400
• Ширина в'їзду/місце для відкриття воріт
• 2750 / 2723
• 3000 / 2931
• 3250 / 3139
• 3500 / 3347
• 4000 / 3763
• 4250 / 3972
• 4400 / 4096
• Загальна вага воріт – 400 кг.
• Кількість секцій – 2 секції
Наприклад, для ширини в'їзду 4 метри потрібна сторона для відкриття воріт всього 3.76 метра. Розміри кожної секції, відстань між несучими роликовими каретками, ви отримаєте після покупки фурнітури в інтернет-магазині Ворота Лайф.
Як було сказано на самому початку цієї статті, на схемі ми не показали конструкцію системи троса та роликів, яка приводить в рух другу підвішену стулку при русі першої несцчої стулки.
Детальну інструкцію ви отримаєте після придбання комплектуючих. Асортимент та ціни на фурнітуру ви можете переглянути в категорії Телескопічні ворота
