Комплект фурнітури для виготовлення телескопічних відкатних воріт консольного типу
Для правильного підбору комплектуючих орієнтуйтеся на розміри в таблиці нижче!
ШИРИНА В'ЇЗДУ (мм) | МІСЦЕ ДЛЯ ВІДКАТУ (мм) |
2750 | 2723 |
3000 | 2931 |
3250 | 3139 |
3500 | 3347 |
3750 | 3555 |
4000 | 3763 |
4250 | 3972 |
4400 | 4096 |
Довжина секції №1 (F) залежить від місця відкату (див. колонку «місце для відкату»)
Секція №2 (E) = F × 0,8
Точні розміри будуть у кресленні після оплати!
• Кількість секцій – 2 секції
• Загальна вага воріт: в'їзд 2750 мм = 400 кг; в'їзд 4400 мм = 225 кг
• Виробник – Україна, на замовлення Ворота Лайф
• Гарантія – від виробника
В КОМПЛЕКТ ВХОДИТЬ:
Комплектуючі для стулки №1 та №2
+ 212300. Регулювальна опора - 2 ШТ

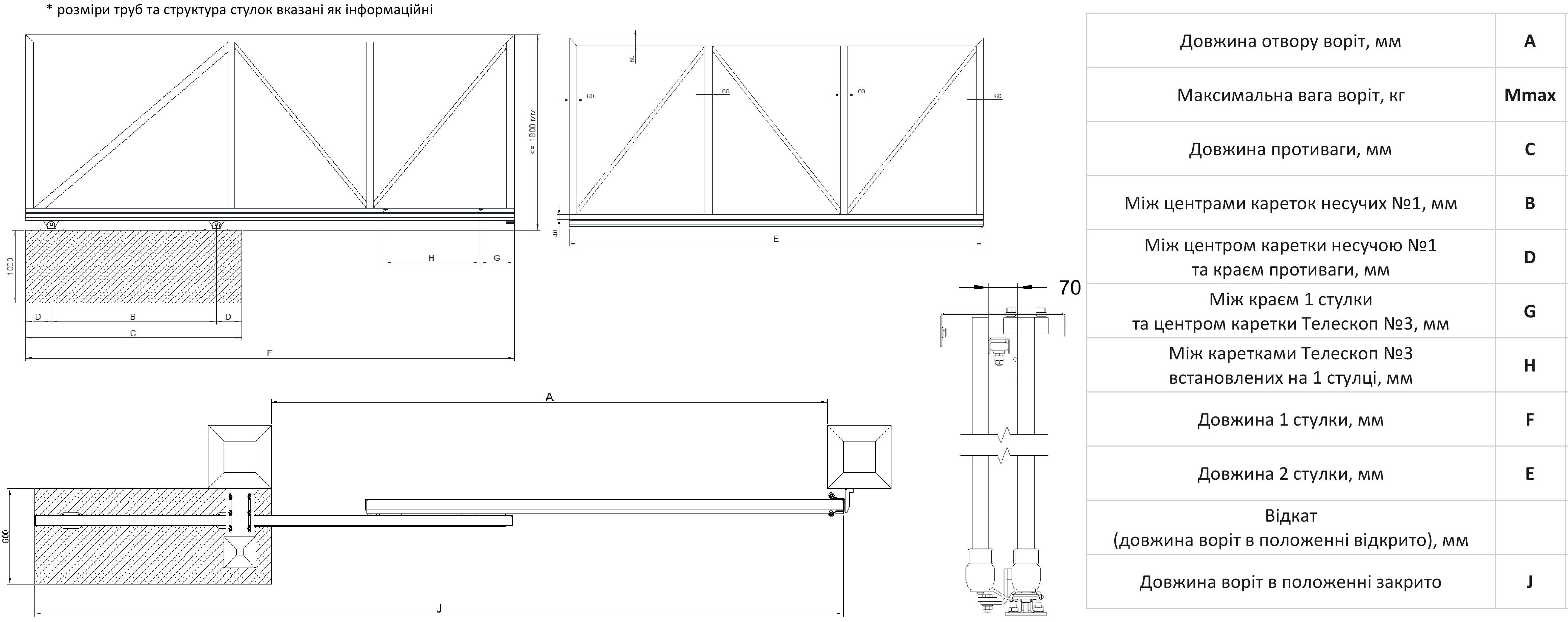

СТАНДАРТНИЙ - БЕЗКОШТОВНЕ КРЕСЛЕННЯ
(натисніть на зображення для збільшення)
Після оплати ви отримаєте в електронному вигляді стандартне безкоштовне креслення з точними розмірами по ширині - для виготовлення та монтажу двох каркасів телескопічних воріт. Використовуючи габаритні та монтажні розміри (A, B, C, D, E, F, G, H, J), ви легко зможете адаптувати схему під дизайн ваших воріт і створити власне креслення.
Перелік комплектуючих у комплекті:
Для стулки (секції) №1 (основна стулка на базі комплектуючих до 500 кг - балка 70×58)
• НЕ оцинкована напрямна мала С арт. 1112 – 4 м
• Кронштейн каретки Телескоп №3 – 2 шт
• Обмежувач У арт. 4212 – 2 шт
• Каретка несуча №3 – 2 шт
• Каретка Телескоп №3 – 2 шт
• Зачіп ТК №1 – 1 шт
• Заглушка мала арт. 1620 - 2 шт
• Ролик ТН №1 – 2 шт
• Обмежувач №6 – 1 шт
+ 212300. Регулювальна опора - 2 ШТ
Для стулки (секції) №2 (підвішена стулка на базі комплектуючих до 400 кг - балка 69×58)
• НЕ оцинкована напрямна мала арт. 1200 - 4 м
• Профіль У арт. 4240 - 4 м
• Кінцевий ролик АМ №2 – 1 шт
• Заглушка мала арт. 1620 - 1 шт
• Верхній уловлювач з роликами 3С – 1 шт
• Монтажний куток для уловлювача – 2 шт
• Зачіп ТС №1 – 1 шт
• Нижній уловлювач №2 – 1 шт
• Трос, талреп, коуш, зажими з наконечниками, метизи – 1 к-т
Параметри для розрахунку вартості доставки:
Загальна вага вантажу - 98 кг
Кількість місць - 6 шт з них 3 шт довжиною 4 метри
На відео нижче показано роботу воріт на нашій фурнітурі та процес встановлення комплектуючих на два каркаси. Зовнішній вигляд деталей може відрізнятися – ми регулярно оновлюємо та вдосконалюємо продукцію.
