112350. Посилена напрямна 53 на 72 для підвісних воріт та конструкцій до 500 кг (МЕТР)

Новинка 2025 года!

Спеціальна посилена верхня напрямна балка 53×72 мм, з товщиною стінки 4.0 - 3.7...3.8 мм, для виготовлення підвісних відкатних воріт і конструкцій.

Нова балка за всіма параметрами перевершує старий варіант балки стандарту 70×60 мм, з товщиною стінки 3.0 - 3.5 - 3.6 - 4.0 мм.

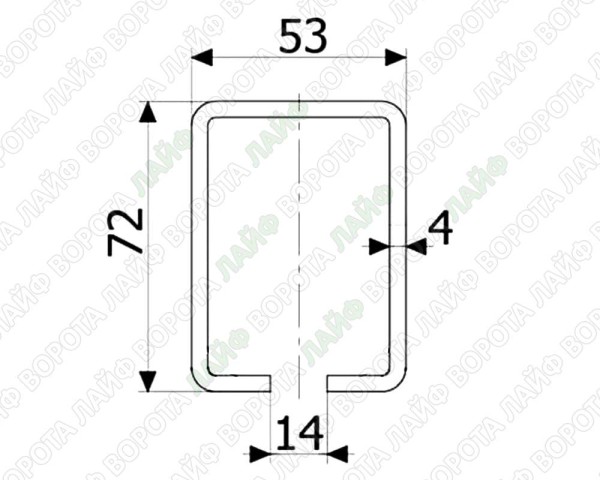

Експлуатаційні параметри направляючої 53×72 мм:

• Ширина профілю - 53 мм;

• Висота профілю - 72 мм;

• Товщина металу - 4.0 - 3.7...3.8 мм;

• Матеріал - високовуглецева сталь

• Рекомендоване навантаження - загальна вага підвісної конструкції до 500...700 кг

Лабораторні дослідження на стенді

Під час випробування профілю на розгин - після досягнення позначки вагового навантаження в 1000 кг починається необоротний процес деформації нижніх стінок профілю, з цього можна зробити висновок, що профіль ідеально підходить для виготовлення підвісних воріт і конструкцій з подвійним ваговим навантаженням до 500 кг.

Для цього профілю ідеально підходять роликові каретки з опорним підшипником 201 серії. Для однієї підвісної конструкції завширшки до 4-х метрів і заввишки до 4-х метрів, з вагою до 500 кг достатньо 2-х роликових кареток. Одна роликова каретка - 4 підшипники; дві каретки - 8 підшипників. При збільшенні ширини і висоти конструкції, необхідно збільшити кількість роликових кареток: 2 - 3 - 4 шт.

Параметри 201 підшипника:

• Статична вантажопідйомність - 3100 Н (316 кг)

• Запас міцності на 2 каретки (8 опорних роликів) = 316 × 8 = 2528 кг

Чому напрямна 53×72 мм краща?

Напрямна з шириною 53 мм дає змогу виготовити каркас підвісних воріт і конструкцій з труби профільної товщиною від 40 мм і більше. Наприклад, напрямна шириною 70 мм дає змогу встановити каркас із товщиною тільки від 50-60 мм, оскільки під час установлення каркаса з товщиною 40 мм буде великий зазор 15 мм між стіною (вертикальною поверхнею, до якої кріпиться напрямна).

Напрямна 53×72 мм набагато зручніша в монтажі та регулюванні під час виконання монтажу підвісних воріт і конструкцій. Під час установлення каркаса завтовшки 40 мм, ми отримуємо зазор між каркасом і стіною - 6 мм; під час установлення каркаса завтовшки 50 мм - зазор = 1 мм; під час установлення каркаса завтовшки 60 мм положення верхньої направляючої можна відрегулювати для отримання потрібного нам зазору, наприклад, 6 мм.

Менше точок деформації - висока міцність

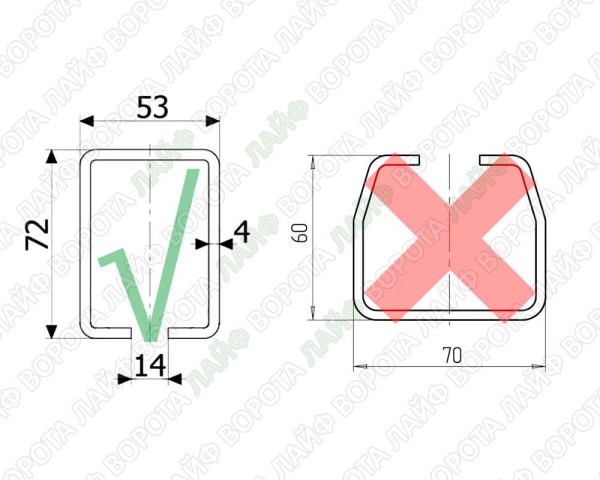

У направляючої 53×72 всього 4 точки деформації профілю, у направляючої стандарту 70×60 - 6 точок деформації.

Висновок досить простий: Більше точок деформації профілю - менша надійність профілю!

Хочете зробити надійні - вічні підвісні ворота або підвісну конструкцію? Купуйте комплектуючі (балку і роликові каретки) на базі верхньої направляючої 53 на 72 мм.
