Телескопічні відкатні ворота своїми руками: 3 види конструкції, креслення та фурнітура

Коли простір для відкату стулки обмежений, стандартні зсувні конструкції не підходять. Ідеальним рішенням у такій ситуації стають телескопічні відкатні ворота. Завдяки унікальній системі залежних стулок, вони вимагають в середньому на 30–40% менше місця для відкриття, ніж класичні відкатні ворота, при цьому швидкість їх відкривання у два рази вища.

У цій статті мы детально розберемо, що таке телескопічна система, розглянемо 3 основних види конструкції, які можна зробити своїми руками, і розповімо, як правильно вибрати комплектуючі.

Що таке телескопічні відкатні ворота і як вони працюють?

Телескопічні ворота складаються з двох або більше стулок, які переміщуються паралельно одна одній. При відкритті перша стулка тягне за собою другу за допомогою спеціальної системи тросів, блоків або ланцюгового приводу.

Головні переваги:

• Економія простору. Зона відкату воріт скорочується практично вдвічі.
• Висока швидкість. За рахунок синхронного руху елементів проїзд звільняється у 2 рази швидше.
• Надійність. Сучасна фурнітура забезпечує плавний і тихий хід стулок.

3 основних види телескопічних воріт

Залежно від способу монтажу та умов на ділянці, телескопічні системи поділяються на три основних типи. Кожен з них має свої конструктивні особливості, плюси і мінуси.

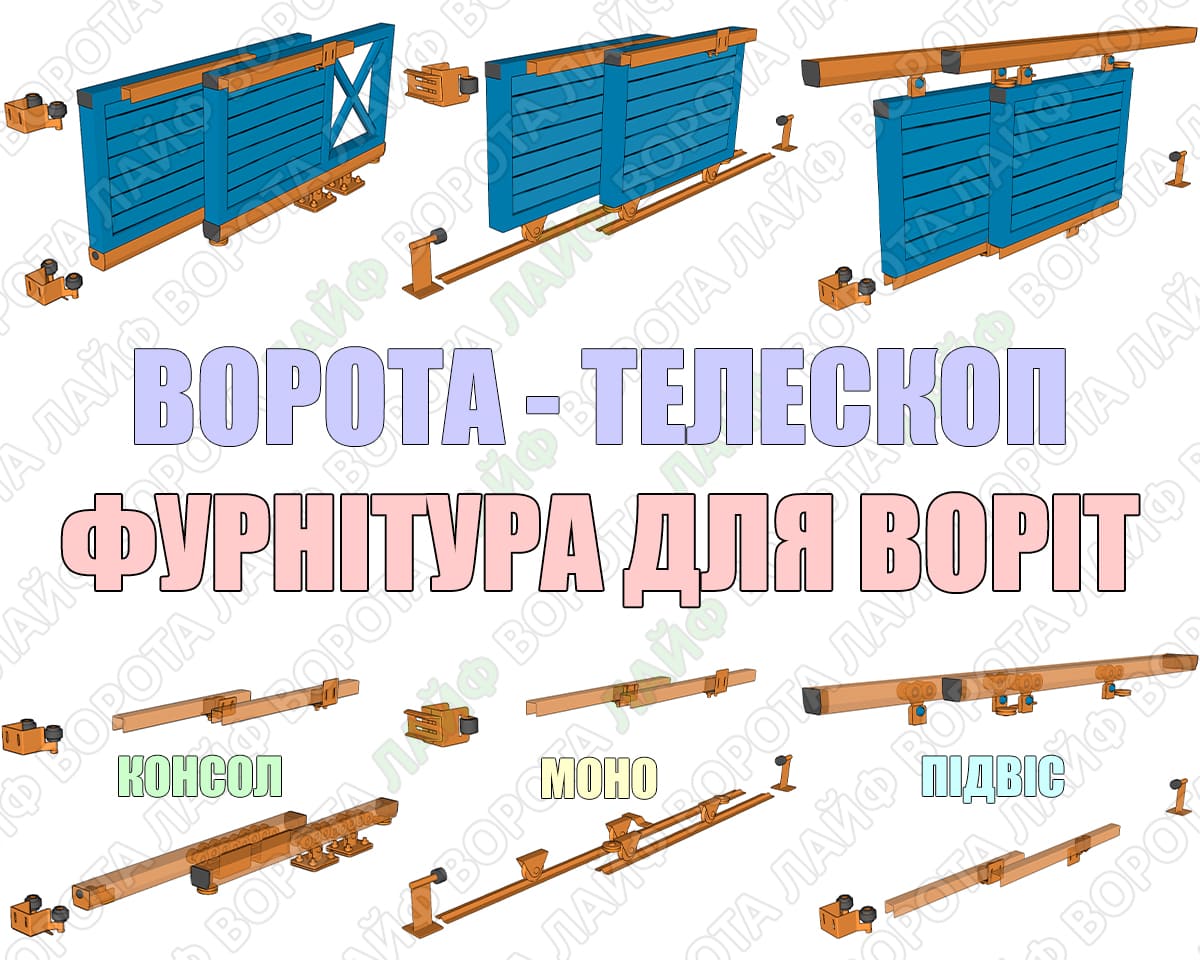

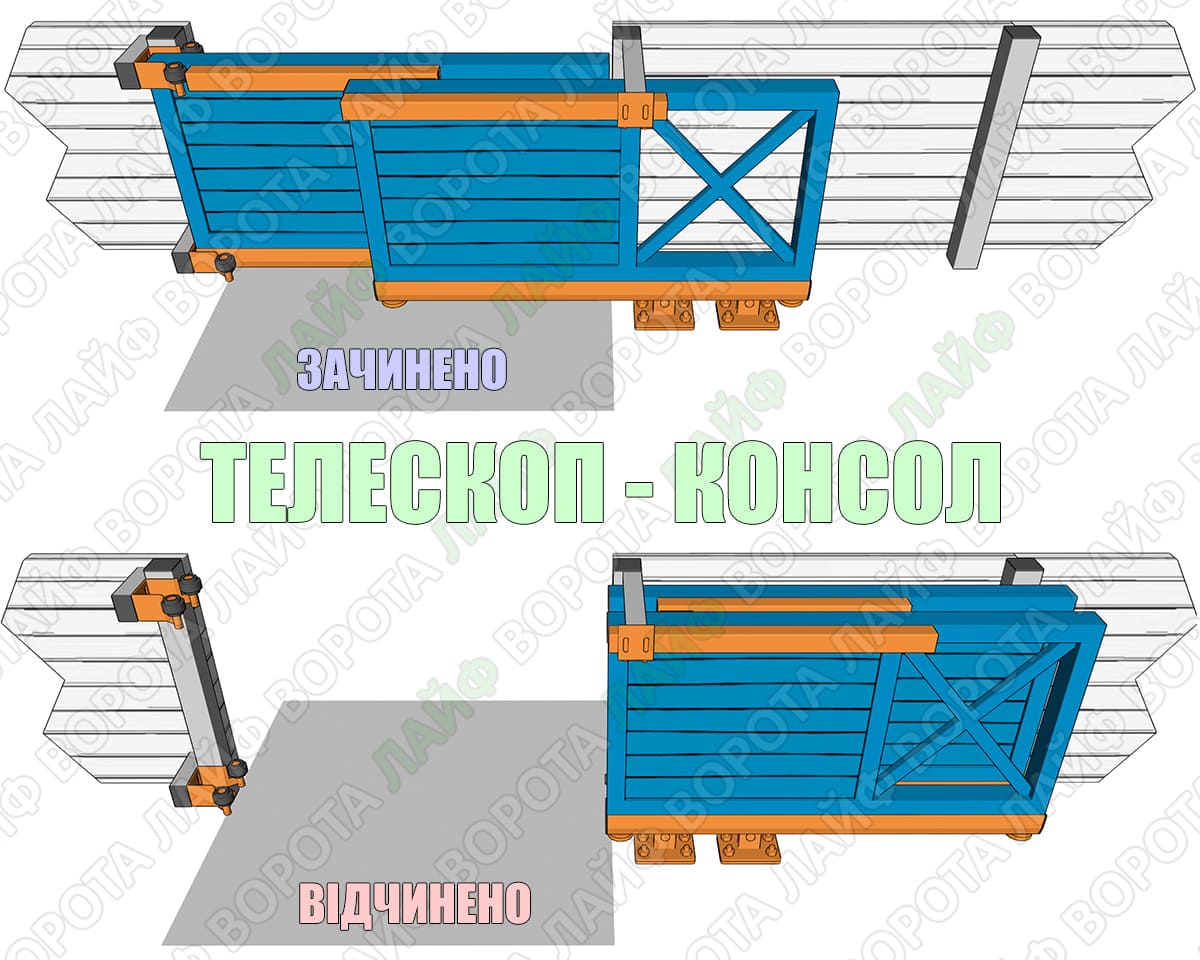

1. Телескопічні ворота консольного типу

Це найпопулярніший і практичний варіант для приватних будинків та промислових об'єктів. У консольній системі стулки «парять» над землею, не торкаючись проїжджої частини. Рух відбувається за рахунок направляючих балок і роликових опор, встановлених на бетонний фундамент збоку від проїзду.


Плюси: Немає направляючих на землі (нічому забиватися брудом або снігом) і немає обмежень щодо висоти проїзду.
Особливості: Вимагають надійного бетонування закладної та використання якісних консольних комплектів.

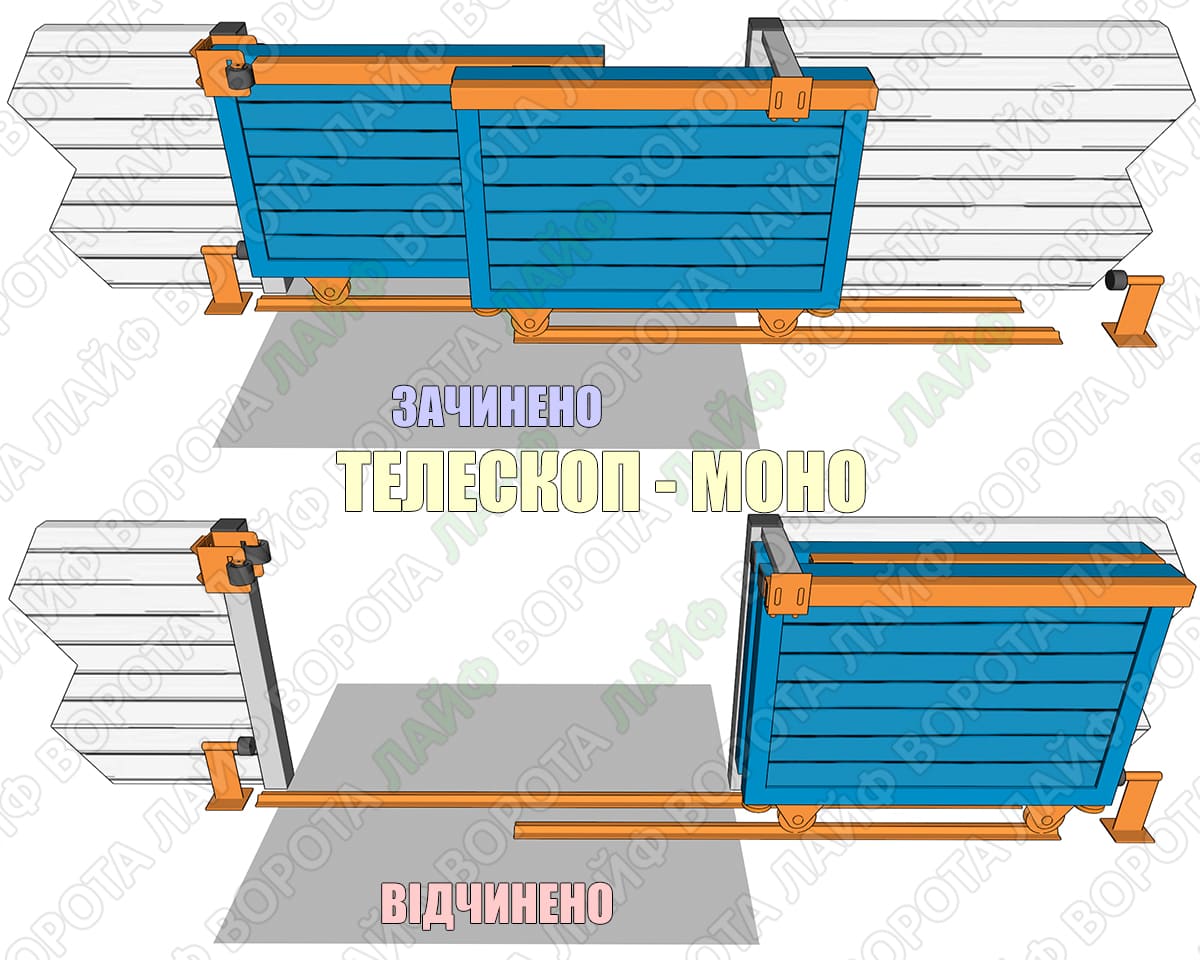

2. Телескопічні ворота на монорейці

У цій конструкції стулки переміщуються по спеціальному металевому профілю (монорейці), прокладеному прямо в рівень з дорожнім покриттям. Вага конструкції повністю припадає на нижні ролики, що котяться по треку.


Плюсы: Мінімальний противіс (хвостова частина), за рахунок чого загальна довжина воріт менша, а навантаження на несучі стовпи відсутнє. Ідеально для важких або дуже довгих стулок.
Особливості: Потрібне регулярне очищення монорейки від бруду, льоду та листя для безперешкодного руху роликів.

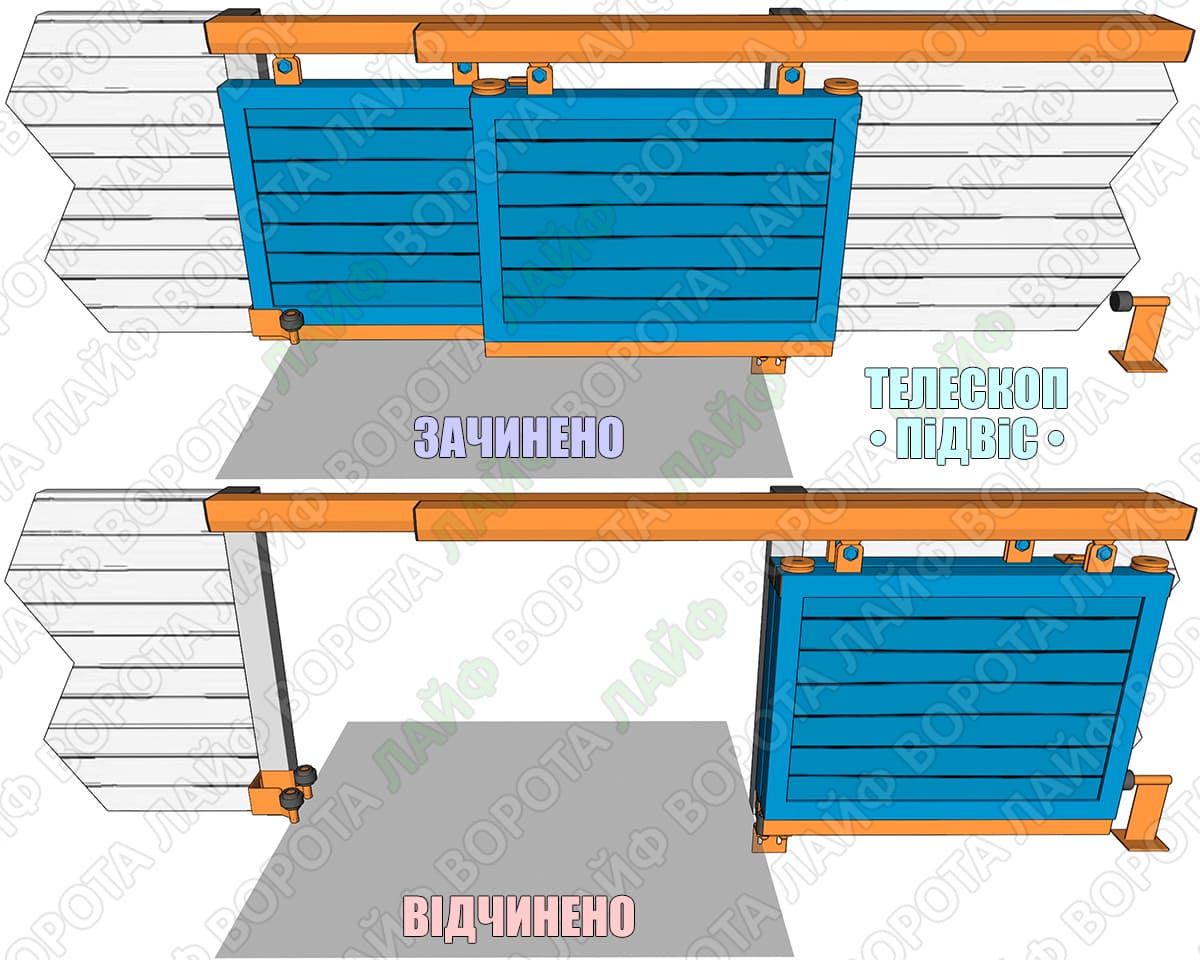

3. Телескопічні ворота підвісного типу

Підвісні системи найчастіше застосовуються на складських комплексах, в ангарах, гаражах або на промислових підприємствах. Направляюча балка монтується зверху (на перемичку прорізу або спеціальну ферму), а стулки переміщуються на підвісних роликових каретках.


Плюсы: Відмінний захист ходової частини від погодних умов, ворота не бояться снігових заметів, легкий і стабільний хід стулки.
Особливості: Обмеження проїзду по висоті через верхню балку.

Як влаштована фурнітура для телескопічних воріт?

Багато хто вважає, що зробити телескопічні ворота своїми руками занадто складно через механізм синхронізації. Насправді, з готовими комплектами автоматизації від «Ворота Лайф» збірка перетворюється на зрозумілий конструктор.

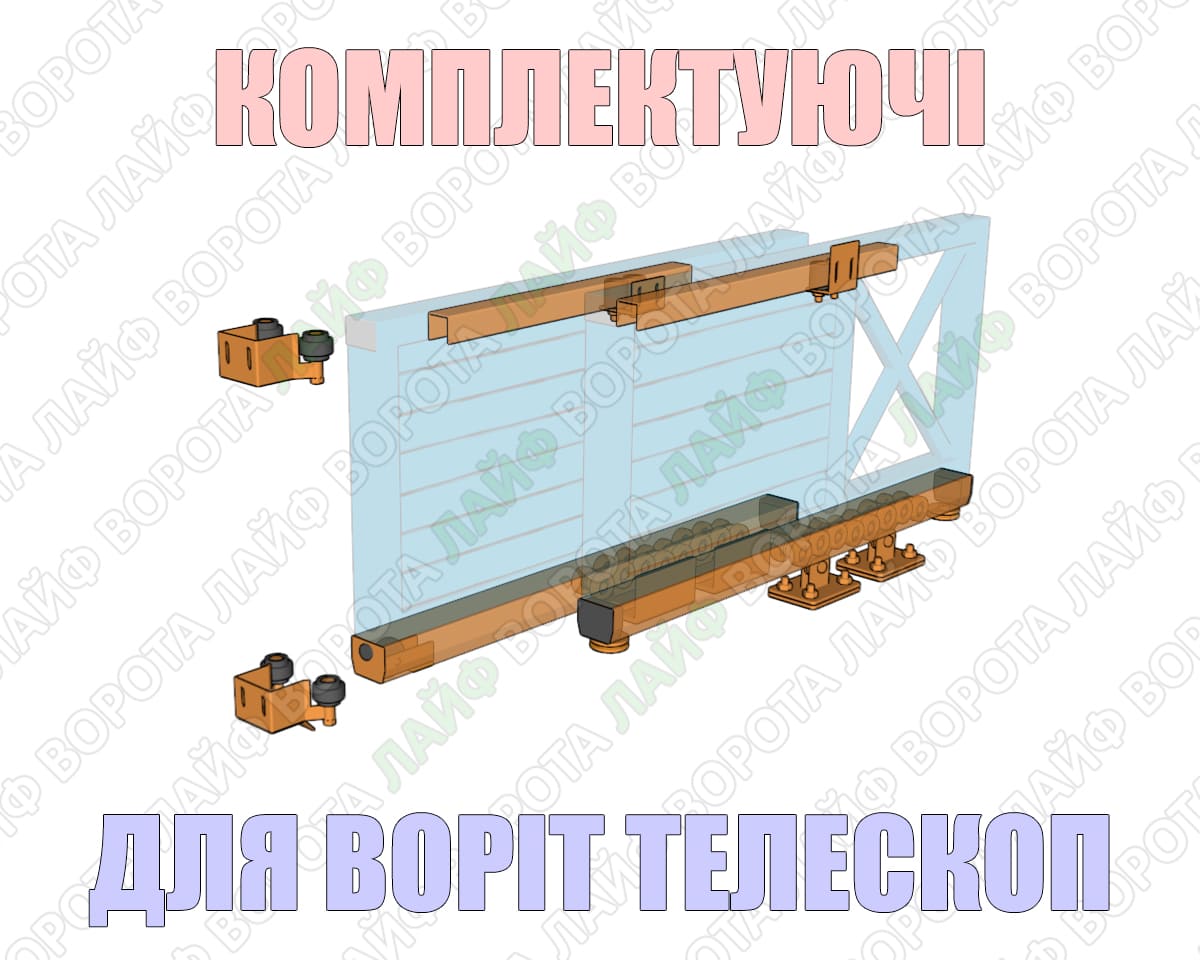

Стандартний комплект телескопічної фурнітури включає:

• Систему перенаправлення (блоки, ролики, троси/ланцюги): передає зусилля з першої ведучої стулки на другу ведену.
• Спеціальний зацеп (уловлювач / зацеп): забезпечує фіксацію та правильне положення секцій при повному закритті.
• Обмежувачі та направляючі елементи: запобігають розгойдуванню та соскакуванню стулок з траєкторії.

Телескопічні ворота своїми руками з «Ворота Лайф»

Виготовлення швидкісних розсувних систем своїми руками дозволяє заощадити до 50% бюджету порівняно із замовленням «під ключ» у будівельних фірмах. Інтернет-магазин Ворота Лайф пропонує все необхідне, щоб ви могли реалізувати цей проект самостійно та професійно.

Що ви отримуєте разом із комплектом фурнітури?

Купуючи комплектуючі для телескопічних відкатних воріт у нас, ви купуєте не просто набір деталей, а готове інженерне рішення:

• Детальні креслення конструкції. Ми розраховуємо точні розміри каркаса, перетин труб, крок роликів і місця кріплення фурнітури саме під ваші габарити проїзду.
• Покрокові зрозумілі інструкції. Керівництво написано простою мовою: від заливки фундаменту до налаштування зазорів та натягу троса.
• Відеоматеріали та технічна підтримка. Ви завжди можете звіритися з нашими відеоінструкціями з монтажу, щоб уникнути поширених помилок.

Всі елементи фурнітури виготовлені з високоміцної оцинкованої сталі з використанням захищених підшипників, що гарантує довгий термін служби воріт у будь-яких кліматичних умовах.

Висновок та підбір комплектуючих

Телескопічні відкатні ворота — це сучасний, надійний та естетичний спосіб організації в'їзду в умовах дефіциту простору. Консольні, підвісні або на монорейці — вибір за вами, а технічну сторону питання ми беремо на себе.

Не втрачайте часу на пошуки та поштучні закупівлі! Переходьте до нашого каталогу, вибирайте якісну фурнітуру для телескопічних воріт, та створіть надійну систему своїми руками.
